Tấm đế để giữ thăng bằng & Bu lông mắt
Tấm đế dùng để lắp chân cân bằng và bu lông mắt vào nhôm định hình tương thích. XACF01 là A6063 với bề mặt phun cát anod hóa màu bạc; XACF23 là S45C mạ crôm.
Shape Variants
3 (Square, L/R, Round)
Profile Series (mm)
20–50
M Thread Range
M12–M20
Part Codes
XACF01 / XACF23
Part Number System
Full part numbers are composed of: Code + Series + Specs + Direction (if applicable) + M
Square / Round Base Plate
L/R Direction Base Plate
Code
XACF01
A6063 with sandblasted silver anodized finish
XACF23
S45C with chrome-plated finish
Direction (L/R Base Plates only)
L — Left-hand orientation
R — Right-hand orientation
Dimensions & Specifications
All dimensions in millimeters (mm).

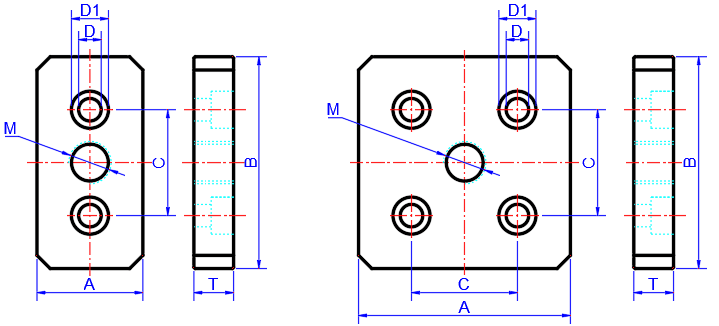

Square / Rectangular Base Plate
| Code | Series | Specs | M | A | B | C | D | D1 | T | Number of Holes | Compatible Profile |
|---|---|---|---|---|---|---|---|---|---|---|---|
| XACF01/XACF23 | 206 | 4420 | 12 | 40 | 40 | 20 | 6.5 | 11 | 12 | 4 | EU 20 Slot 6mm |
| G306 | 3060 | 12 | 30 | 60 | 30 | 6.5 | 11 | 12 | 2 | GB 30 Slot 6mm | |
| G306 | 6060 | 12 | 60 | 60 | 30 | 6.5 | 11 | 12 | 4 | ||
| G306 | 6060 | 16 | 60 | 60 | 30 | 6.5 | 11 | 12 | 4 | ||
| 308 | 3060 | 12 | 30 | 60 | 30 | 8.5 | 14 | 12 | 2 | EU 30 Slot 8mm | |
| 308 | 6060 | 12 | 60 | 60 | 30 | 8.5 | 14 | 12 | 4 | ||
| 308 | 6060 | 16 | 60 | 60 | 30 | 8.5 | 14 | 12 | 4 | ||
| G408/408 | 4080 | 12/16 | 40 | 80 | 40 | 8.5 | 14 | 15 | 2 | GB 40 Slot 8mm / EU 40 Slot 8mm | |
| G408/408 | 8080 | 12/16 | 80 | 80 | 40 | 8.5 | 14 | 15 | 4 | ||
| 4010 | 4080 | 12/16 | 40 | 80 | 40 | 12 | 18 | 20 | 2 | EU 40 Slot 10mm | |
| 4010 | 8080 | 12/16 | 80 | 80 | 40 | 12 | 18 | 20 | 4 | ||
| 4510 | 4590 | 16/20 | 45 | 90 | 45 | 13 | 20 | 20 | 2 | EU 40 Slot 10mm | |
| 4510 | 9090 | 16/20 | 90 | 90 | 45 | 13 | 20 | 20 | 4 | ||
| 5010 | 50100 | 16/20 | 50 | 100 | 50 | 8.5 | 14 | 20 | 2 | EU 50 Slot 10mm | |
| 5010 | 100100 | 16/20 | 100 | 100 | 50 | 8.5 | 14 | 20 | 4 |

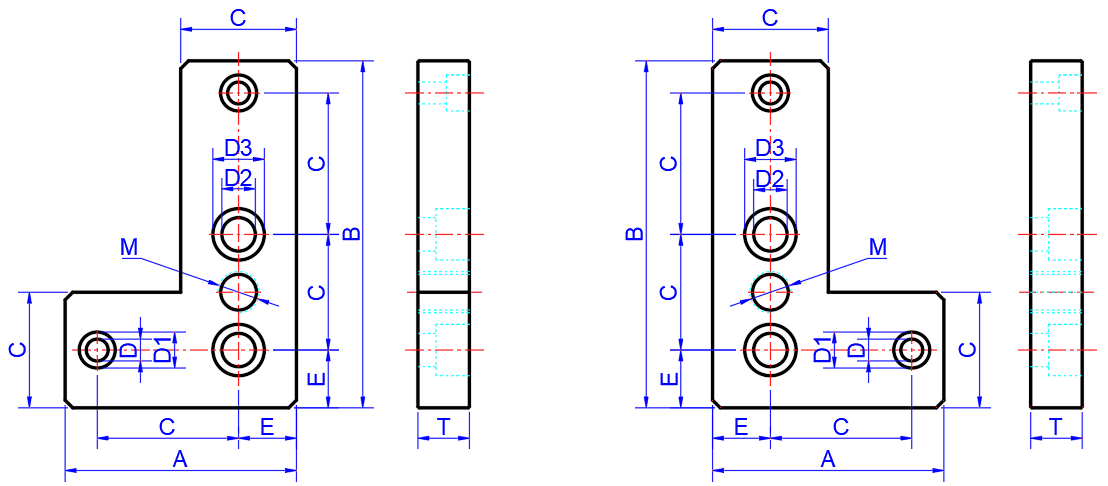

L/R Direction Base Plate
| Code | Series | Specs | Direction | M | A | B | C | E | D | D1 | D2 | D3 | T | Compatible Profile |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| XACF01/XACF23 | G306 | 3060 | L/R | 12 | 60 | 90 | 30 | 15 | 6.5 | 11 | 6.5 | 11 | 12 | GB 30 Slot 6mm |
| 308 | 3060 | 12 | 60 | 90 | 30 | 15 | 8.5 | 14 | 8.5 | 14 | 12 | EU 30 Slot 8mm | ||
| G408/408 | 4080 | 12 | 80 | 120 | 40 | 20 | 8.5 | 14 | 8.5 | 14 | 15 | GB 40 Slot 8mm / EU 40 Slot 8mm | ||
| G408/408 | 4080 | 16 | 80 | 120 | 40 | 20 | 8.5 | 14 | 8.5 | 14 | 15 | |||
| 4010 | 4080 | 12 | 80 | 120 | 40 | 20 | 8.5 | 14 | 13 | 20 | 20 | EU 40 Slot 10mm | ||
| 4010 | 4080 | 16 | 80 | 120 | 40 | 20 | 8.5 | 14 | 13 | 20 | 20 | |||
| 4510 | 4590 | 16 | 90 | 135 | 45 | 20 | 8.5 | 14 | 13 | 20 | 20 | EU 45 Slot 10mm |

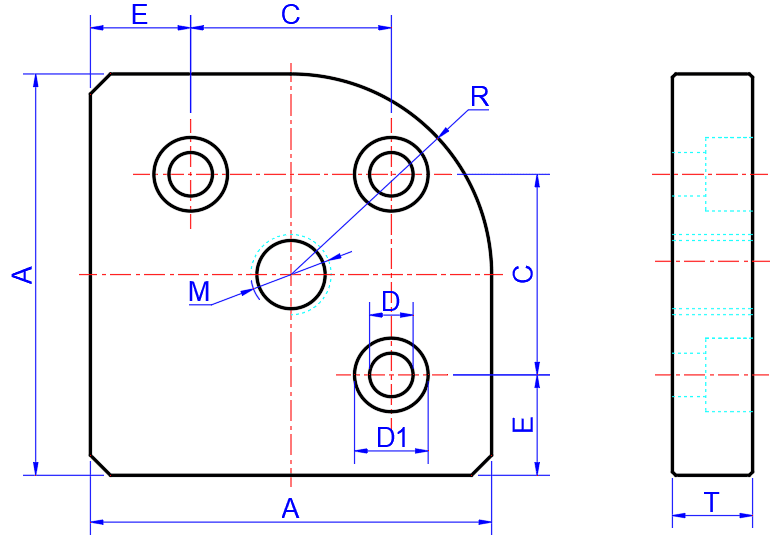

Round Corner Base Plate
| Code | Series | Specs | M | A | C | E | D | D1 | R | T | Compatible Profile |
|---|---|---|---|---|---|---|---|---|---|---|---|
| XACF01/XACF23 | G308 | 6630R | 12/16 | 60 | 30 | 15 | 6.5 | 11 | 30 | 12 | EU 30 Slot 8mm |
| 308 | 6630R | 12/16 | 60 | 30 | 15 | 8.5 | 14 | 30 | 12 | ||
| G408/408 | 8840RA | 12/16 | 80 | 40 | 20 | 8.5 | 14 | 40 | 15 | EU 40 Slot 8mm |
Các tính năng chính
Ba biến thể hình dạng
Các cấu hình vuông/chữ nhật, định hướng L/R và góc bo được liệt kê theo dòng nhôm định hình tương thích và kích thước.
Hai vật liệu được liệt kê
XACF01 là nhôm A6063 và XACF23 là thép S45C; lựa chọn theo mã sản phẩm và kích thước.
Bề mặt theo từng mã
XACF01 có bề mặt phun cát anod hóa màu bạc và XACF23 có bề mặt mạ crôm.
Khả năng tương thích rộng
Tương thích với các cấu hình tiêu chuẩn EU và GB từ dòng 20 đến 50, bao gồm 206, G306, 308, G408/408, 4010, 4510 và 5010.
Nhiều kích cỡ chủ đề
Hỗ trợ các cỡ ren M12 đến M20, đáp ứng nhiều loại chân cân bằng và thông số kỹ thuật bu lông mắt.
Cài đặt dễ dàng
Lắp đặt bằng bộ chi tiết siết được liệt kê; đối chiếu tấm đế, dòng nhôm định hình, ren và kích thước trước khi lắp ráp.
Ứng dụng điển hình
Khung máy tự động
Gắn các chân cân bằng ở chân khung máy để đảm bảo cân bằng chính xác trên các sàn nhà máy không bằng phẳng, giảm độ rung và cải thiện độ chính xác.
Chân máy trạm & bàn làm việc
Gắn các chân cân bằng có thể điều chỉnh được vào các bàn làm việc và bàn làm việc bằng nhôm định hình để hỗ trợ ổn định, có thể điều chỉnh độ cao trong môi trường sản xuất và phòng thí nghiệm.
Hệ thống băng tải
Cố định chân khung băng tải bằng các tấm đế để duy trì sự liên kết đai ổn định và ngăn chặn sự dịch chuyển của khung trong quá trình vận hành tốc độ cao.
Vỏ công nghiệp
Tạo đế ổn định, có thể điều chỉnh cho tủ điện, bảng điều khiển và vỏ bảo vệ làm từ nhôm định hình T-slot.
Điểm nâng và gian lận
Sử dụng với bu lông mắt để tạo các điểm nâng an toàn, được đánh giá cao trên cấu trúc nhôm định hình cho các công việc bảo trì, di dời và lắp đặt.
Cấu trúc trưng bày & triển lãm mô-đun
Ổn định các gian hàng triển lãm thương mại, quầy trưng bày và cấu trúc triển lãm bằng các chân cân bằng được gắn qua các tấm đế để lắp đặt nhanh chóng trên bất kỳ bề mặt sàn nào.
