Zaślepki aluminiowe
Zaślepki aluminiowe A6063 do kompatybilnych końcówek profili aluminiowych. XARC01 jest piaskowany i anodowany na kolor srebrny, a XARC03 jest piaskowany i anodowany na czarno; wybierz kształt i wzór otworów z podanych specyfikacji.
Material
A6063 Aluminum Alloy
Finish Codes
Silver (01) / Black (03)
Thickness (T)
5 mm
Finish
Sandblasted Anodized
Part Number System
Full part numbers use Code + Series + Specs format — Example: XARC01-308-3030
Code
XARC01 = sandblasted silver anodized | XARC03 = sandblasted black anodized
Specs
Profile cross-section, e.g. 3030 = 30×30 mm, 3030R = 30×30 mm with corner radius, 3060 = 30×60 mm

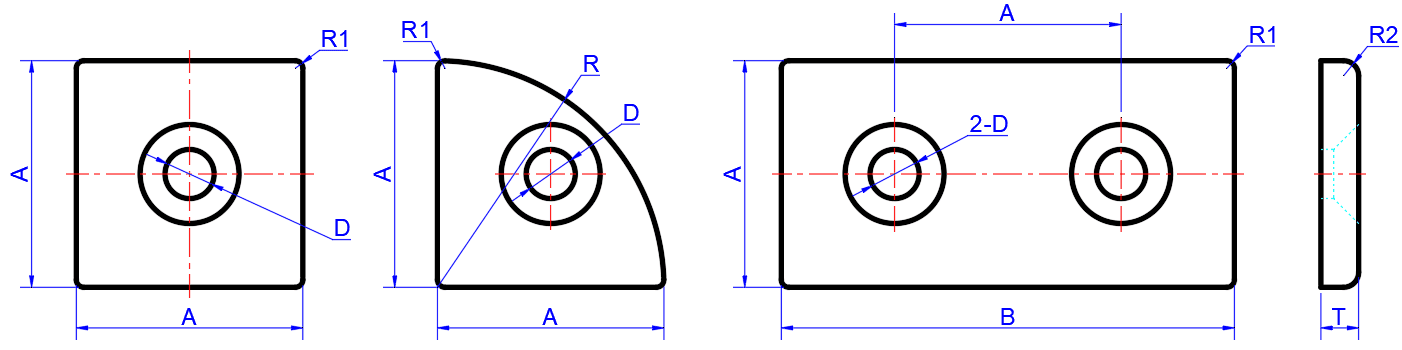

Dimensions — End Caps for Square Profile (A × A)
All dimensions in millimeters (mm). The drawing shows listed 1-hole, corner-cut, and 2-hole geometry variants. Side view shows thickness T.
| Code | Series | Specs | A (mm) | B (mm) | D (mm) | R (mm) | R1 (mm) | R2 (mm) | T (mm) | Compatible Profile |
|---|---|---|---|---|---|---|---|---|---|---|
| XARC01 XARC03 | 206 | 2020 / 2020R / 2040 | 20 | 40 | 6.5 | 20 | 1.5 | 2 | 5 | EU 20 Slot 6mm |
| G306 | 3030 / 3030R / 3060 | 30 | 60 | 6.5 | 30 | 1 | 2 | 5 | GB 30 Slot 6mm | |
| 308 | 3030 / 3030R / 3060 | 30 | 60 | 8.5 | 30 | 2 | 2 | 5 | EU 30 Slot 8mm | |
| G408 | 4040 / 4040R / 4080 | 40 | 80 | 8.5 | 40 | 1.5 | 2 | 5 | GB 40 Slot 8mm | |
| 408 | 4040 / 4040R / 4080 | 40 | 80 | 8.5 | 40 | 4.5 | 2 | 5 | EU 40 Slot 8mm | |
| 4010 | 4040 / 4040R / 4080 | 40 | 80 | 8.5 | 40 | 2 | 2 | 5 | EU 40 Slot 10mm | |
| 4510 | 4545 / 4545R / 4590 | 45 | 90 | 8.5 | 45 | 2 | 2 | 5 | EU 45 Slot 10mm |

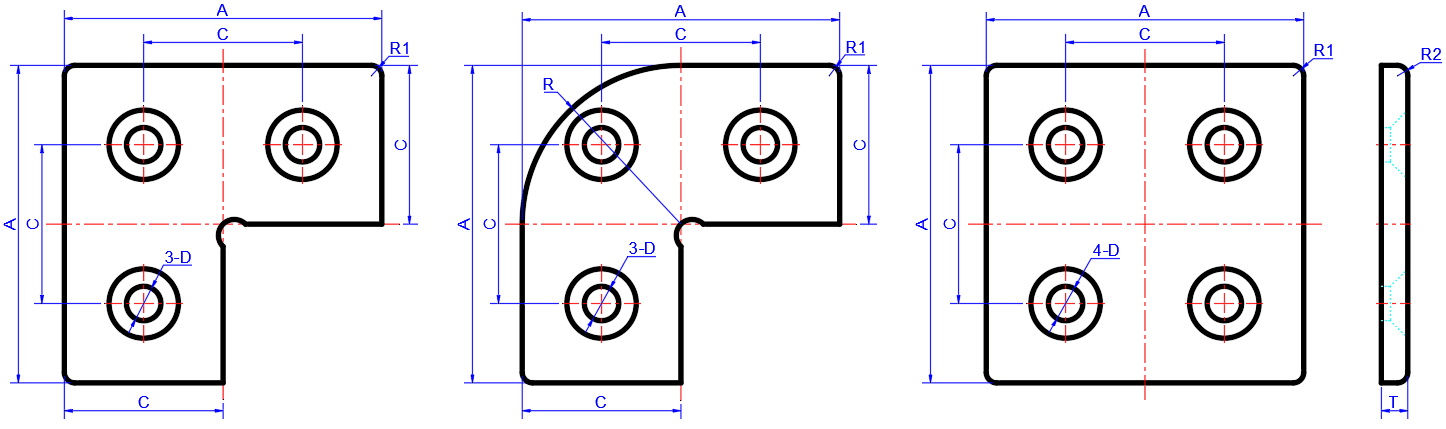

Dimensions — End Caps for Rectangular Profile (A × C)
All dimensions in millimeters (mm). Left: 3-hole flat. Center: 3-hole corner-cut. Right: 4-hole flat. Side view shows thickness T.
| Code | Series | Specs | A (mm) | C (mm) | D (mm) | R (mm) | R1 (mm) | R2 (mm) | T (mm) | Compatible Profile |
|---|---|---|---|---|---|---|---|---|---|---|
| XARC01 XARC03 | 206 | 4420 / 4420R / 4040 | 40 | 20 | 6.5 | 20 | 1.5 | 2 | 5 | EU 20 Slot 6mm |
| G306 | 6630 / 6630R / 6060 | 60 | 30 | 6.5 | 30 | 1 | 2 | 5 | GB 30 Slot 6mm | |
| 308 | 6630 / 6630R / 6060 | 60 | 30 | 8.5 | 30 | 2 | 2 | 5 | EU 30 Slot 8mm | |
| G408 | 8840 / 8840R / 8080 | 80 | 40 | 8.5 | 40 | 1.5 | 2 | 5 | GB 40 Slot 8mm | |
| 408 | 8840 / 8840R / 8080 | 80 | 40 | 8.5 | 40 | 4.5 | 2 | 5 | EU 40 Slot 8mm | |
| 4010 | 8840 / 8840R / 8080 | 80 | 40 | 8.5 | 40 | 2 | 2 | 5 | EU 40 Slot 10mm | |
| 4510 | 9090 | 90 | 45 | 8.5 | - | 2 | 2 | 5 | EU 45 Slot 10mm |
Kluczowe funkcje
Konstrukcja A6063
Wymienione zaślepki końcowe XARC01 i XARC03 wykorzystują aluminium A6063.
Dwa kody wykończenia
XARC01 jest piaskowany i anodowany na srebrno; XARC03 jest piaskowany i anodowany na czarno.
Szeroki zasięg serii
Dostępne dla serii EU 20/30/40/45 i GB 30/40 w szerokościach szczeliny 6 mm i 8/10 mm.
Wymienione opcje kształtu
Opcje płaskie, cięte naroża i wzory otworów są wariantami specyfikacji i nie są zdefiniowane w kodzie wykończenia 01/03.
Typowe zastosowania
Wykańczanie ramy maszynowej
Uszczelnianie otwartych końców profili na aluminiowych konstrukcjach ramowych, aby zapobiec przedostawaniu się kurzu, zanieczyszczeń i wilgoci.
Sprzęt automatyki
Zapewnianie czystych, profesjonalnych zamknięć końcowych w ramach z T-Slot stosowanymi w zrobotyzowanych gniazdach i zautomatyzowanych liniach montażowych.
Stacje robocze i ławki
Wykańczanie odsłoniętych końcówek profili na ergonomicznych stanowiskach pracy, wózkach narzędziowych i modułowych ramach meblowych.
Konstrukcje wystawowe i wystawowe
Nadanie dopracowanego wyglądu stoiskom targowym i ramom wystawowym zbudowanym z profili aluminiowych.
