Łączenie płyt
Płyty łączące do łączenia ram z profili aluminiowych w tej samej płaszczyźnie. XACC31 to SUS304 z jednostronnym szczotkowanym wykończeniem, a XACC21 to SPCC z powłoką cynkową. Pięć wymienionych kształtów obejmuje kompatybilne serie EU i GB.
Shape Variants
5 (Y, X, L, T, A)
Thickness
3 mm
Profile Series (mm)
20–50
Part Codes
XACC31 / XACC21
Part Number System
Full part numbers are composed of: Code + Series + Shape + Specs
Code
XACC31
SUS304 with single-sided brushed finish
XACC21
SPCC with zinc-plated finish
Shape
Y — Straight / flat joining plate
X — Cross joining plate
L — L-shaped corner joining plate
T — T-shaped joining plate
A — Angled joining plate
Dimensions & Specifications
All dimensions in millimeters (mm). Thickness = 3 mm for all variants.

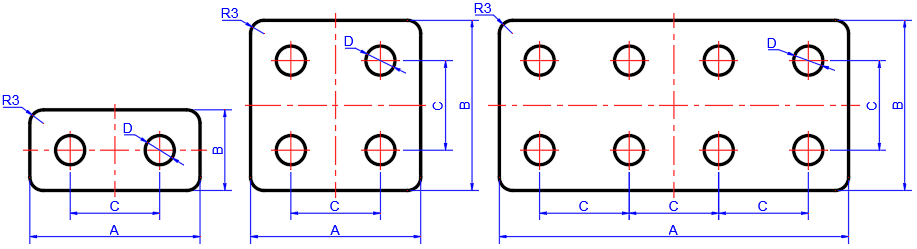

YShape Y — Straight / Flat Joining Plate
| Code | Series | Shape | Specs | A | B | C | D | Thickness | Number of Holes | Compatible Profile |
|---|---|---|---|---|---|---|---|---|---|---|
| XACC31/XACC21 | 206 | Y | 2020 | 38 | 18 | 20 | 5.5 | 3 | 2 | EU 20 Slot 6mm |
| 206 | 2040C | 38 | 38 | 20 | 5.5 | 3 | 4 | |||
| 206 | 2040 | 80 | 38 | 20 | 5.5 | 3 | 8 | |||
| G306/308 | 3030 | 56 | 26 | 30 | 6.5 | 3 | 2 | GB 30 Slot 6mm EU 30 Slot 8mm | ||
| G306/308 | 3030C | 56 | 56 | 30 | 6.5 | 3 | 4 | |||
| G306/308 | 3060 | 110 | 56 | 30 | 6.5 | 3 | 8 | |||
| G408/408 | 4040 | 76 | 36 | 40 | 6.5 | 3 | 2 | GB 40 Slot 8mm EU 40 Slot 8mm | ||
| G408/408 | 4080C | 76 | 76 | 40 | 6.5 | 3 | 4 | |||
| G408/408 | 4080 | 150 | 76 | 40 | 6.5 | 3 | 8 | |||
| 4010 | 4040 | 74 | 36 | 40 | 8.5 | 3 | 2 | EU 40 Slot 10mm | ||
| 4010 | 4080C | 74 | 76 | 40 | 8.5 | 3 | 4 | |||
| 4010 | 4080 | 150 | 76 | 40 | 8.5 | 3 | 8 | |||
| 4510 | 4545 | 86 | 43 | 45 | 8.5 | 3 | 2 | EU 40 Slot 10mm | ||
| 4510 | 4590C | 86 | 86 | 45 | 8.5 | 3 | 4 | |||
| 4510 | 4590 | 165 | 86 | 45 | 8.5 | 3 | 8 | |||
| 5010 | 5050 | 94 | 44 | 50 | 8.5 | 3 | 2 | EU 50 Slot 10mm | ||
| 5010 | 50100C | 94 | 94 | 50 | 8.5 | 3 | 4 | |||
| 5010 | 50100 | 180 | 94 | 50 | 8.5 | 3 | 8 |

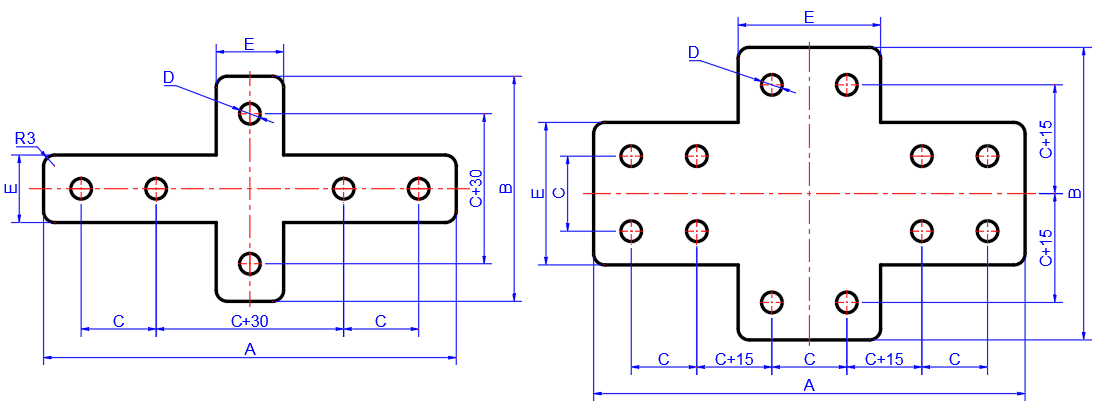

XShape X — Cross Joining Plate
| Code | Series | Shape | Specs | A | B | E | C | D | Thickness | Number of Holes | Compatible Profile |
|---|---|---|---|---|---|---|---|---|---|---|---|
| XACC31/XACC21 | 206 | X | 2020 | 110 | 70 | 18 | 20 | 5.5 | 3 | 6 | EU 20 Slot 6mm |
| 206 | 2040 | 150 | 90 | 38 | 20 | 5.5 | 3 | 12 | |||
| G306/308 | 3030 | 140 | 80 | 26 | 30 | 6.5 | 3 | 6 | GB 30 Slot 6mm EU 30 Slot 8mm | ||
| G306/308 | 3060 | 200 | 110 | 56 | 30 | 6.5 | 3 | 12 | |||
| G408/408 | 4040 | 170 | 90 | 36 | 40 | 6.5 | 3 | 6 | GB 40 Slot 8mm EU 40 Slot 8mm | ||
| G408/408 | 4080 | 250 | 130 | 76 | 40 | 6.5 | 3 | 12 | |||
| 4010 | 4040 | 170 | 90 | 36 | 40 | 8.5 | 3 | 6 | EU 40 Slot 10mm | ||
| 4010 | 4080 | 250 | 130 | 76 | 40 | 8.5 | 3 | 12 | |||
| 4510 | 4545 | 185 | 95 | 41 | 45 | 8.5 | 3 | 6 | EU 40 Slot 10mm | ||
| 4510 | 4590 | 275 | 140 | 86 | 45 | 8.5 | 3 | 12 | |||
| 5010 | 5050 | 200 | 100 | 44 | 50 | 8.5 | 3 | 6 | EU 50 Slot 10mm | ||
| 5010 | 50100 | 300 | 150 | 94 | 50 | 8.5 | 3 | 12 |
LShape L — L-shaped Corner Joining Plate
| Code | Series | Shape | Specs | A | E | C | D | Thickness | Number of Holes | Compatible Profile |
|---|---|---|---|---|---|---|---|---|---|---|
| XACC31/XACC21 | 206 | L | 2020 | 65 | 18 | 20 | 5.5 | 3 | 4 | EU 20 Slot 6mm |
| 206 | 2040 | 85 | 38 | 20 | 5.5 | 3 | 8 | |||
| G306/308 | 3030 | 85 | 26 | 30 | 6.5 | 3 | 4 | GB 30 Slot 6mm EU 30 Slot 8mm | ||
| G306/308 | 3060 | 115 | 56 | 30 | 6.5 | 3 | 8 | |||
| G408/408 | 4040 | 105 | 36 | 40 | 6.5 | 3 | 4 | GB 40 Slot 8mm EU 40 Slot 8mm | ||
| G408/408 | 4080 | 145 | 76 | 40 | 6.5 | 3 | 8 | |||
| 4010 | 4040 | 105 | 36 | 40 | 8.5 | 3 | 4 | EU 40 Slot 10mm | ||
| 4010 | 4080 | 145 | 76 | 40 | 8.5 | 3 | 8 | |||
| 4510 | 4545 | 115 | 41 | 45 | 8.5 | 3 | 4 | EU 40 Slot 10mm | ||
| 4510 | 4590 | 160 | 86 | 45 | 8.5 | 3 | 8 | |||
| 5010 | 5050 | 125 | 44 | 50 | 8.5 | 3 | 4 | EU 50 Slot 10mm | ||
| 5010 | 50100 | 175 | 94 | 50 | 8.5 | 3 | 8 |

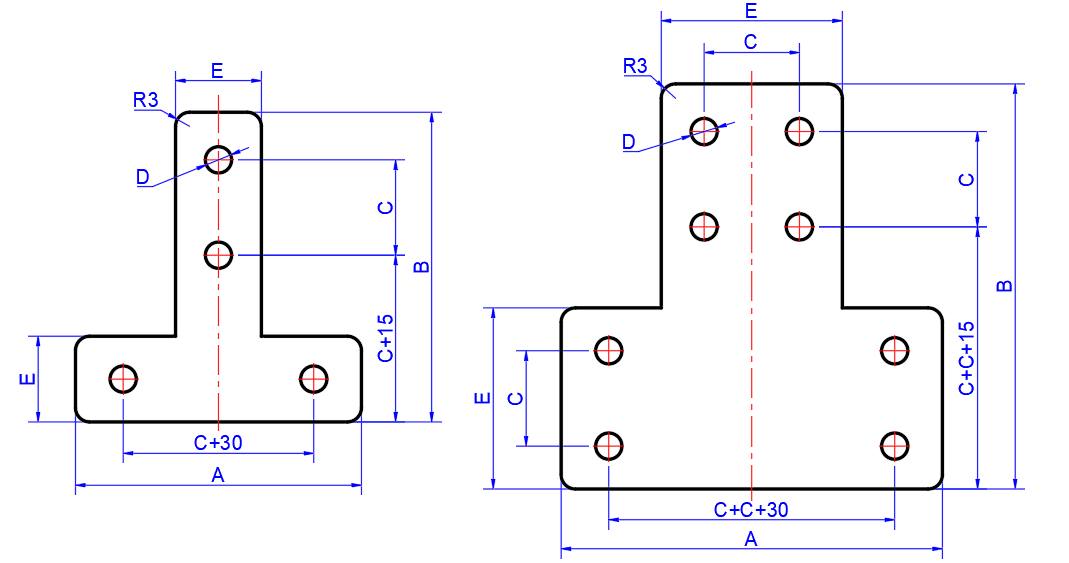

TShape T — T-shaped Joining Plate
| Code | Series | Shape | Specs | A | B | E | C | D | Thickness | Number of Holes | Compatible Profile |
|---|---|---|---|---|---|---|---|---|---|---|---|
| XACC31/XACC21 | 206 | T | 2020 | 70 | 65 | 18 | 20 | 5.5 | 3 | 4 | EU 20 Slot 6mm |
| 206 | 2040 | 90 | 85 | 38 | 20 | 5.5 | 3 | 8 | |||
| G306/308 | 3030 | 80 | 85 | 26 | 30 | 6.5 | 3 | 4 | GB 30 Slot 6mm EU 30 Slot 8mm | ||
| G306/308 | 3060 | 110 | 115 | 56 | 30 | 6.5 | 3 | 8 | |||
| G408/408 | 4040 | 90 | 105 | 36 | 40 | 6.5 | 3 | 4 | GB 40 Slot 8mm EU 40 Slot 8mm | ||
| G408/408 | 4080 | 130 | 145 | 76 | 40 | 6.5 | 3 | 8 | |||
| 4010 | 4040 | 90 | 105 | 36 | 40 | 8.5 | 3 | 4 | EU 40 Slot 10mm | ||
| 4010 | 4080 | 130 | 145 | 76 | 40 | 8.5 | 3 | 8 | |||
| 4510 | 4545 | 95 | 115 | 41 | 45 | 8.5 | 3 | 4 | EU 40 Slot 10mm | ||
| 4510 | 4590 | 140 | 160 | 86 | 45 | 8.5 | 3 | 8 | |||
| 5010 | 5050 | 100 | 125 | 44 | 50 | 8.5 | 3 | 4 | EU 50 Slot 10mm | ||
| 5010 | 50100 | 150 | 175 | 94 | 50 | 8.5 | 3 | 8 |
AShape A — Angled Joining Plate
| Code | Series | Shape | Specs | A | F | C | D | Thickness | Number of Holes | Compatible Profile |
|---|---|---|---|---|---|---|---|---|---|---|
| XACC31/XACC21 | 206 | A | 2020 | 70 | 9 | 20 | 5.5 | 3 | 4 | EU 20 Slot 6mm |
| G306/308 | 3030 | 90 | 13 | 30 | 6.5 | 3 | 4 | GB 30 Slot 6mm EU 30 Slot 8mm | ||
| G408/408 | 4040 | 110 | 18 | 40 | 6.5 | 3 | 4 | GB 40 Slot 8mm EU 40 Slot 8mm | ||
| 4010 | 4040 | 110 | 18 | 40 | 8.5 | 3 | 4 | EU 40 Slot 10mm | ||
| 4510 | 4545 | 120 | 20.5 | 45 | 8.5 | 3 | 4 | |||
| 5010 | 5050 | 130 | 22 | 50 | 8.5 | 3 | 4 | EU 50 Slot 10mm |
Kluczowe funkcje
Pięć wariantów kształtu
Dostępne w kształtach Y, X, L, T i A, aby pokryć każdą konfigurację połączeń w aluminiowej konstrukcji ramowej T-slot, od płaskich połączeń krzyżowych po kątowe połączenia narożne.
Wymienione materiały
XACC31 to SUS304, a XACC21 to SPCC; porównaj wymiary i wykończenie każdego wariantu w tabeli specyfikacji.
Wymienione wykończenia powierzchni
XACC31 to SUS304 z jednostronnym szczotkowanym wykończeniem. XACC21 to SPCC z powłoką cynkową.
Kompatybilność z szerokim profilem
Kompatybilny ze standardowymi profilami EU i GB od serii 20 do 50, w tym 206, G306, G408, 4010, 4510 i 5010 — obejmującymi najpopularniejsze systemy profili przemysłowych na całym świecie.
Montaż powierzchniowy podtynkowy
Zaprojektowany tak, aby pasował do kanału T-slot, zachowując czysty profil zewnętrzny bez wystających elementów — idealny do obudów, osłon i estetycznych zespołów ramowych.
Szybki montaż
Instalacja wsuwana za pomocą standardowych łączników serii M eliminuje wiercenie i spawanie, umożliwiając szybki montaż i rekonfigurację ramy w zautomatyzowanych maszynach i konstrukcjach modułowych.
Typowe zastosowania
Zautomatyzowane ramy maszyn
Łącz elementy profili aluminiowych na złączach płaskich lub krzyżowych w ramach maszyn CNC, gniazdach robotów i zautomatyzowanych liniach montażowych, gdzie krytyczne znaczenie mają sztywne i precyzyjne połączenia.
Przemysłowe osłony i obudowy zabezpieczające
Łącz elementy profilowe na skrzyżowaniach T i X, aby budować osłony zabezpieczające, obudowy maszyn i bariery ochronne z czystymi, równymi powierzchniami zewnętrznymi.
Systemy przenośników i transportu materiałów
Wzmacniaj połączenia ram w konstrukcjach przenośników, samotokach i systemach transportu materiałów, gdzie wibracje i obciążenia dynamiczne wymagają bezpiecznych, powtarzalnych połączeń.
Stacje robocze i ergonomiczne ławki
Montuj stanowiska pracy o regulowanej wysokości, ergonomiczne stoły i wózki narzędziowe przy użyciu płytek w kształcie litery Y i L, aby uzyskać stabilne, konfigurowalne połączenia ram.
Konstrukcje wystawowe i wystawowe
Buduj lekkie, modułowe stojaki wystawowe, stoiska targowe i ramy wystawowe z płytami w kształcie litery A, aby uzyskać kątowe połączenia narożne i zachować czystą estetykę.
Ramy laboratoryjne i techniczne
Płyty łączące do kompatybilnych stołów laboratoryjnych i ram technicznych; potwierdzić wszelkie wymagania higieniczne lub środowiskowe dla wybranego źródła.
