Staffe angolari interne
XADN31 SUS304 Staffe angolari interne con finitura spazzolata su un solo lato. Le varianti da 90° e 135° elencate coprono le serie di profili EU e GB compatibili.
Material
SUS304
Part Code
XADN31
Angle Variants
90° · 135°
Profile Compatibility
EU 30–50 · GB 30–40
Angle Variants
The listed angle configurations vary by product code. Other geometry requests require a drawing, quantity, and source confirmation.
90° Right Angle
Standard right-angle configuration for orthogonal frame corners. Compatible with G306, 308, G408, 408, 4010, 4510, and 5010 series profiles. A=50 mm for all series.
135° Obtuse Angle
Obtuse-angle configuration for diagonal or angled frame joints. A=46 mm for G306–4010 series; A=50 mm for 4510 and 5010 series. C1=20 mm (G306–4010) or 25 mm (4510/5010).
Part Number System
Full part numbers are composed of four elements: Code, Series, K value, and Angle.

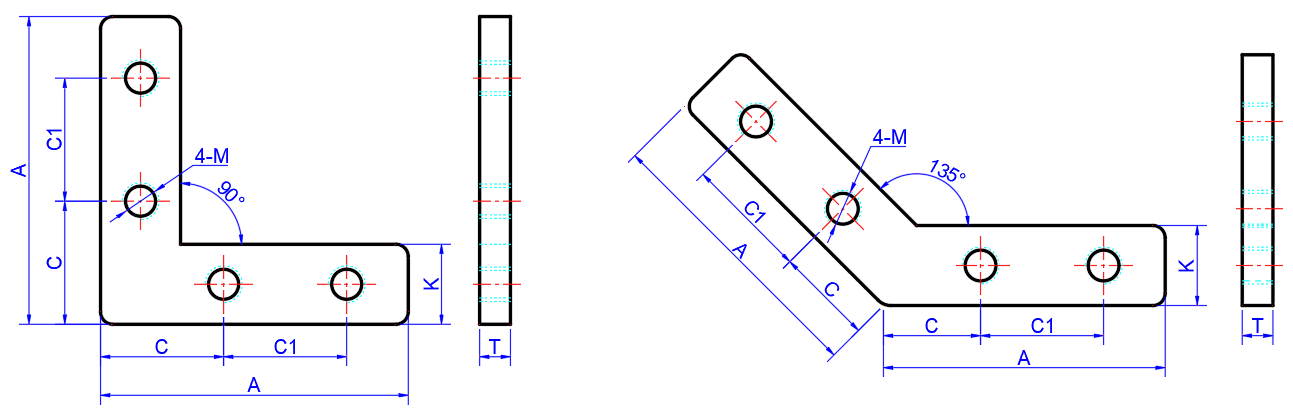

Dimensions & Series Compatibility
All dimensions in millimeters (mm). T = 5 mm for all series and angles.
Interior Corner Brackets — 90° & 135° Variants
| Code | Series | K | Angle | A | C | C1 | M | T | Compatible Profile |
|---|---|---|---|---|---|---|---|---|---|
| XADN31 | G306 | 10 | 90 | 50 | 20 | 20 | 6 | 5 | GB 30 Slot 6mm |
| 308 | 13 | 90 | 50 | 20 | 20 | 6 | 5 | EU 30 Slot 8mm | |
| G408 | 14 | 90 | 50 | 20 | 20 | 6 | 5 | GB 40 Slot 8mm | |
| 408 | 14 | 90 | 50 | 20 | 20 | 6 | 5 | EU 40 Slot 8mm | |
| 4010 | 15 | 90 | 50 | 20 | 20 | 6 | 5 | EU 40 Slot 10mm | |
| 4510 | 20 | 90 | 50 | 20 | 20 | 8 | 5 | EU 45 Slot 10mm | |
| 5010 | 18 | 90 | 50 | 20 | 20 | 8 | 5 | EU 50 Slot 10mm | |
| G306 | 10 | 135 | 46 | 16 | 20 | 6 | 5 | GB 30 Slot 6mm | |
| 308 | 13 | 135 | 46 | 16 | 20 | 6 | 5 | EU 30 Slot 8mm | |
| G408 | 14 | 135 | 46 | 16 | 20 | 6 | 5 | GB 40 Slot 8mm | |
| 408 | 14 | 135 | 46 | 16 | 20 | 6 | 5 | EU 40 Slot 8mm | |
| 4010 | 15 | 135 | 46 | 16 | 20 | 6 | 5 | EU 40 Slot 10mm | |
| 4510 | 20 | 135 | 50 | 16 | 25 | 8 | 5 | EU 45 Slot 10mm | |
| 5010 | 18 | 135 | 50 | 16 | 25 | 8 | 5 | EU 50 Slot 10mm |
Caratteristiche principali
Varianti a doppio angolo
Disponibili nelle configurazioni a 90° e 135°, consentono giunzioni di telai sia ortogonali che angolari con un'unica famiglia di prodotti.
Design con montaggio a slot nascosto
La staffa piatta a basso profilo si inserisce direttamente nello T-slot: nessun hardware esterno visibile sul telaio finito, ideale per applicazioni critiche dal punto di vista estetico.
Compatibilità con un ampio profilo
Compatibile con i profili delle serie EU 30–50 mm e GB 30–40 mm, che coprono 7 serie standard da G306 a 5010.
Materiale e finitura elencati
XADN31 è SUS304 con finitura spazzolata su un solo lato.
Installazione semplice
Scorre nello T-slot ed è fissato con un unico dispositivo di fissaggio per braccio: non sono necessari fori o strumenti speciali. Ideale per il montaggio di telai modulari.
OEM e opzioni personalizzate
Invia disegni o specifiche per confermare la fattibilità dell'approvvigionamento e i requisiti dell'ordine per una variante personalizzata.
Applicazioni tipiche
Serramenti per Automazione Industriale
Celle robotizzate, sistemi di trasporto e strutture di catene di montaggio che richiedono un'estetica pulita e un fissaggio nascosto.
Protezioni e involucri di macchine
Custodie di sicurezza con fissaggio nascosto per macchine CNC, presse e macchinari industriali.
Cornici per esposizioni e display
Stand fieristici e strutture espositive per negozi con giunti angolari angolati nella variante 135°.
Domande frequenti tecniche
Prodotti correlati
Altro da Staffe e piastre di giunzione
XADM01
Staffe angolari interne estruse a forma di L
Staffe a forma di L in alluminio estruso A6063 progettate per il rinforzo degli angoli interni montati su fessura nei gruppi di telai in profilo di alluminio T-Slot. Il profilo a L simmetrico fornisce un supporto a braccio uguale su entrambi i lati del giunto angolare. Compatibile con i profili delle serie EU 30–50 mm e GB 30–40 mm.
XADQ21 · XADQ31
Staffe per giunti interni in fusione a forma di L
Staffe a L S45C e SUS304 per giunti angolari interni nascosti nei telai con profilo in alluminio T-slot compatibili. Seleziona XADQ21 o XADQ31 in base al materiale, alla serie del profilo e alle dimensioni elencate.
XACC31 · XACC21
Piastre di unione
Piastre di giunzione SUS304 e SPCC per connessioni di profili in alluminio sullo stesso piano. Selezionare la forma Y, X, L, T o A elencata in base alla serie di profili, dimensioni, materiale e finitura.
XABC02 · XABC03
Staffe angolari estruse
Staffe di precisione in alluminio estruso per la costruzione di telai con profilo T-Slot. Disponibile in 8 tipi di profilo distinti con configurazioni di montaggio flessibili per diverse applicazioni industriali.
Pronto a procurarti Staffe angolari interne?
Invia il tuo disegno o BOM, quantità, destinazione e documenti richiesti. Coordineremo la revisione e la citazione della fonte.
