1. Elija el tipo de instalación
Use una familia de instalación posterior al montaje cuando el extremo del perfil esté cerrado. Use una familia alimentada por el extremo cuando haya un extremo abierto disponible.
9 familias de productos listados · Compatibilidad basada en dimensiones
Tuercas y pernos T-Slot para sistemas de perfiles de aluminio
Explore las familias de pernos enrollables, deslizantes, retenidos por resorte, con cabeza de martillo, de tuerca cuadrada y en T. Haga coincidir cada producto por sistema de perfil, apertura de ranura, tamaño de rosca y dimensiones críticas antes de realizar el pedido.
Qué incluir en su RFQ
Estos detalles nos ayudan a identificar la familia de productos relevante y confirmar la fuente solicitada antes de la cotización.
- Sistema de perfil o proveedor
- Serie de perfiles
- Apertura de ranura
- Tamaño de hilo requerido
- Requisitos de instalación
- Cantidad de pedido
- Destino de entrega
- BOM, plano o documentos requeridos
Explorar familias de pernos y tuercas T-Slot
Abra la página de un producto para revisar las series, tamaños de rosca, dimensiones, materiales y acabados de superficie disponibles. La compatibilidad debe confirmarse con las dimensiones del perfil y la ranura utilizadas en su proyecto.
Guía de selección de tuercas T-slot
Compare opciones de instalación, perfil y rosca
Comience por el acceso disponible al perfil y después relacione el sistema de perfil, la apertura de ranura y la rosca métrica. Abra la página del producto para consultar las dimensiones, el material y el acabado exactos disponibles en cada fila de modelo.
2. Relacione perfil y rosca
Seleccione el sistema GB o EU, la serie exacta, la apertura de ranura medida y la rosca métrica mostrados en la misma fila de producto.
3. Elija la retención temporal
Una bola de resorte o una lengüeta elástica retiene temporalmente la tuerca antes del apriete. No crea la fuerza de sujeción final, que procede del perno apretado.
Compare las nueve familias de productos
Las gamas siguientes ayudan a delimitar la familia. Use la página de producto enlazada para seleccionar el modelo, la serie, la rosca y las dimensiones exactas de su perfil.

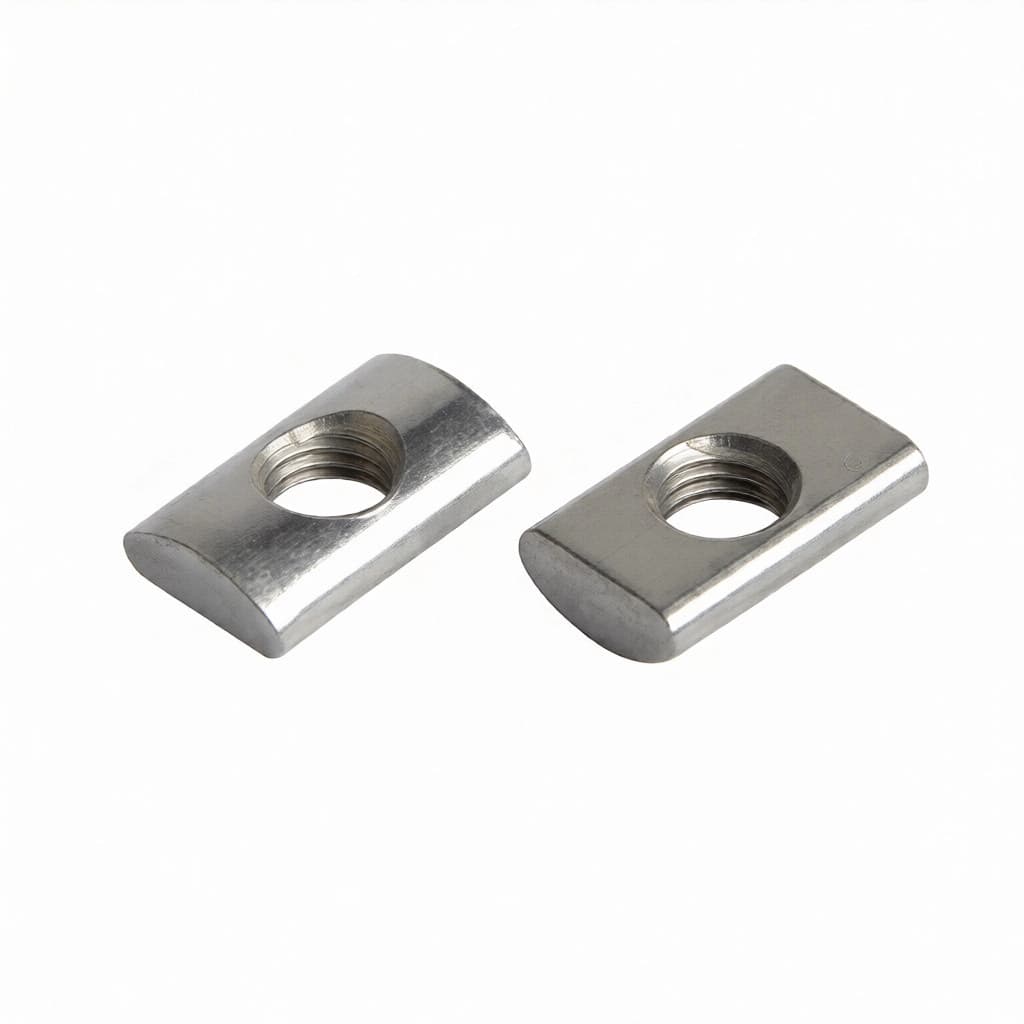

XAHQ21 / XAHQ22 / XAHQ23
- Perfil / ranura
- GB 30–40 · EU 30–40 · ranuras 6/8 mm
- Rosca
- M5–M8
- Instalación
- Posterior al montaje · inclinar y rodar dentro de la ranura
- Retención temporal
- Ninguna — sostener durante el posicionamiento vertical
- Material / acabado
- Acero al carbono · zincado, niquelado o cromado

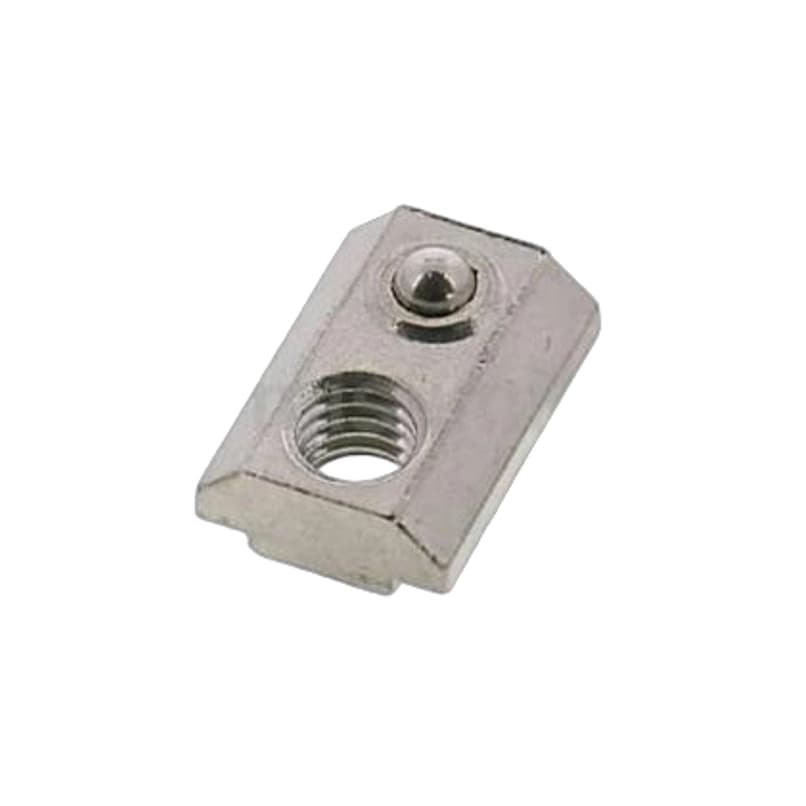

XAHJ21 / XAHJ23
- Perfil / ranura
- EU 20–45 · ranuras 6/8/10 mm
- Rosca
- M3–M8
- Instalación
- Posterior al montaje · inclinar y rodar dentro de la ranura
- Retención temporal
- Bola de resorte — retención temporal antes del apriete
- Material / acabado
- Acero al carbono · zincado o cromado

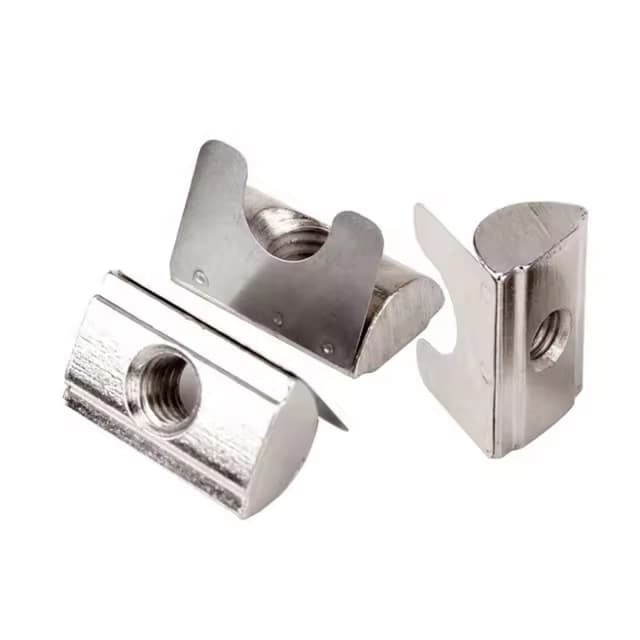

XAHV21 / XAHV23 / XAHV31
- Perfil / ranura
- EU 30–50 · ranuras 8/10 mm
- Rosca
- M4–M8
- Instalación
- Posterior al montaje · inclinar y rodar dentro de la ranura
- Retención temporal
- Lengüeta elástica — retención temporal antes del apriete
- Material / acabado
- Acero al carbono o SUS304 · acabado según código

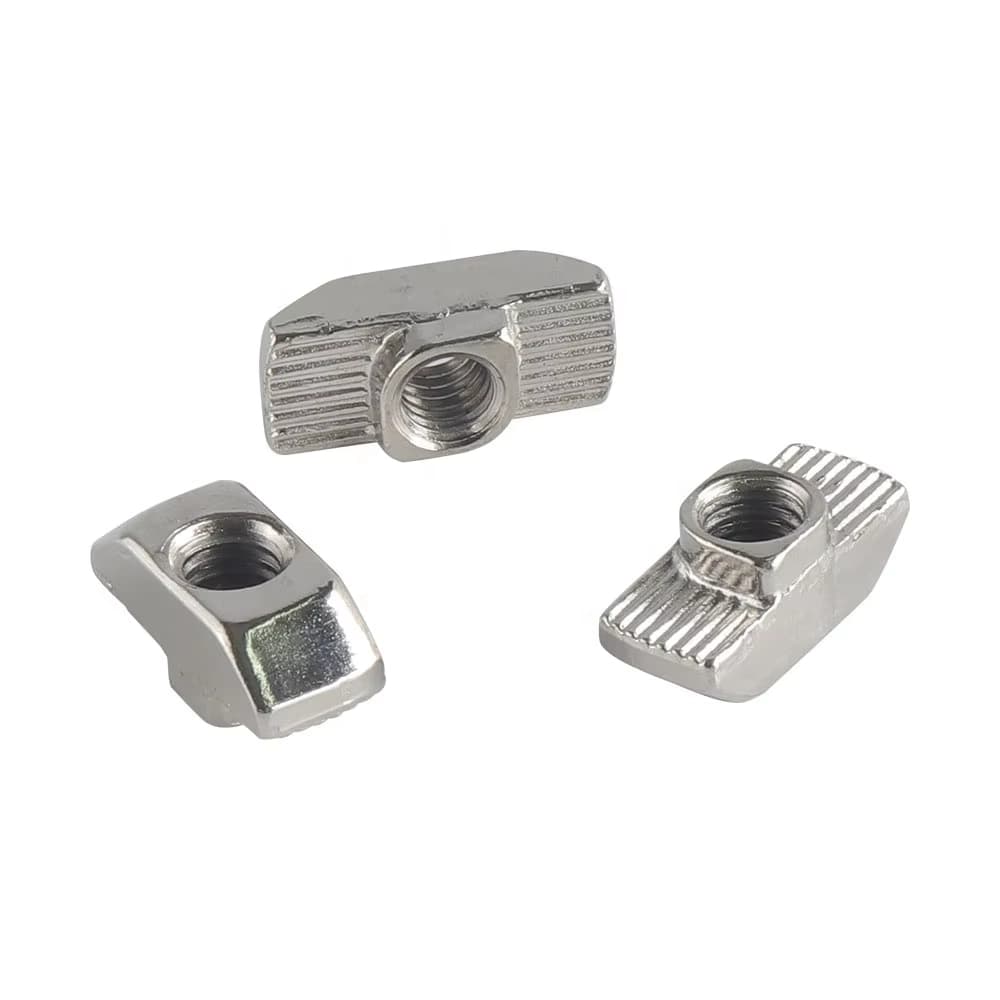

XAHC21 / XAHC22 / XAHC23 / XAHC31
- Perfil / ranura
- GB 30–40 · EU 20–50 · ranuras 6/8/10 mm
- Rosca
- M4–M8
- Instalación
- Posterior al montaje · insertar y girar 90°
- Retención temporal
- Ninguna — sostener durante el posicionamiento vertical
- Material / acabado
- Acero al carbono o SUS304 · acabado según código/sistema

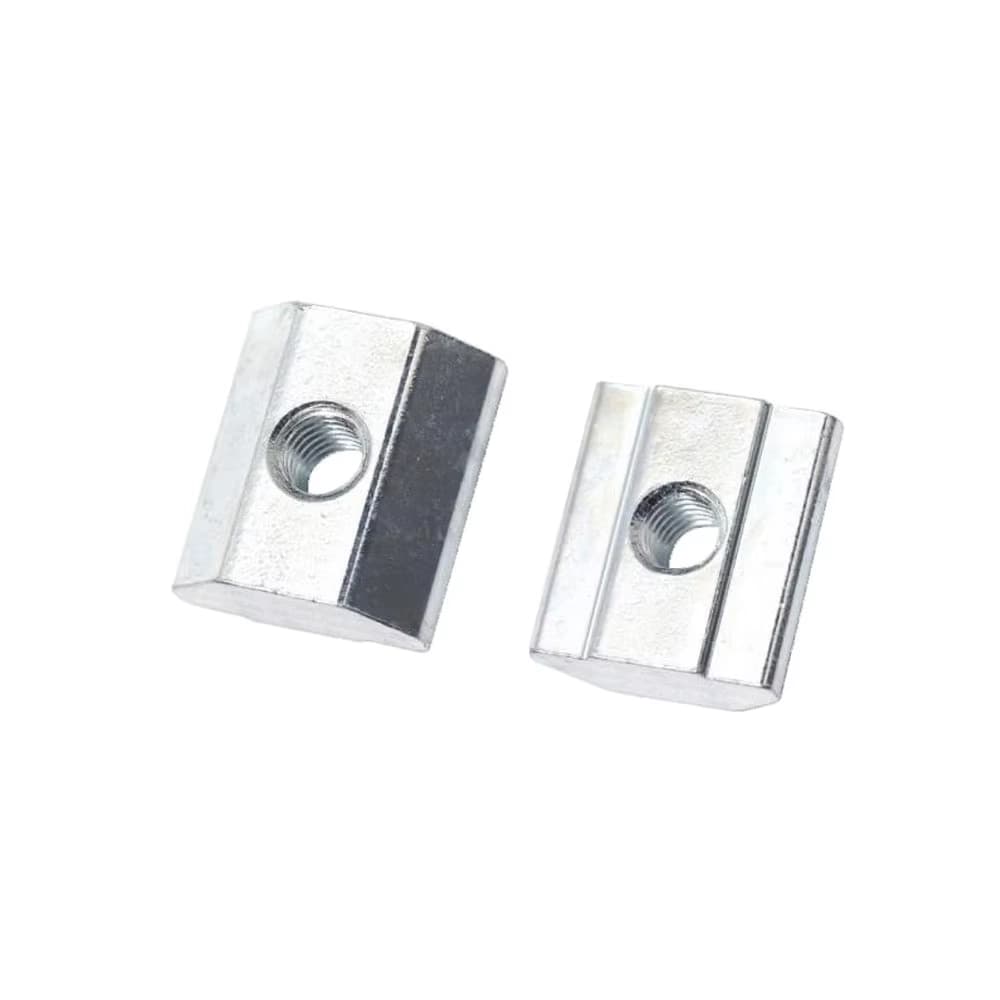

XAHN21 / XAHN23 / XAHN31
- Perfil / ranura
- GB 30–40 · EU 20–50 · ranuras 6/8/10 mm
- Rosca
- M4–M10
- Instalación
- Preensamblaje · alimentar por un extremo abierto
- Retención temporal
- Ninguna — sostener durante el posicionamiento vertical
- Material / acabado
- Acero al carbono o SUS304 · acabado según código

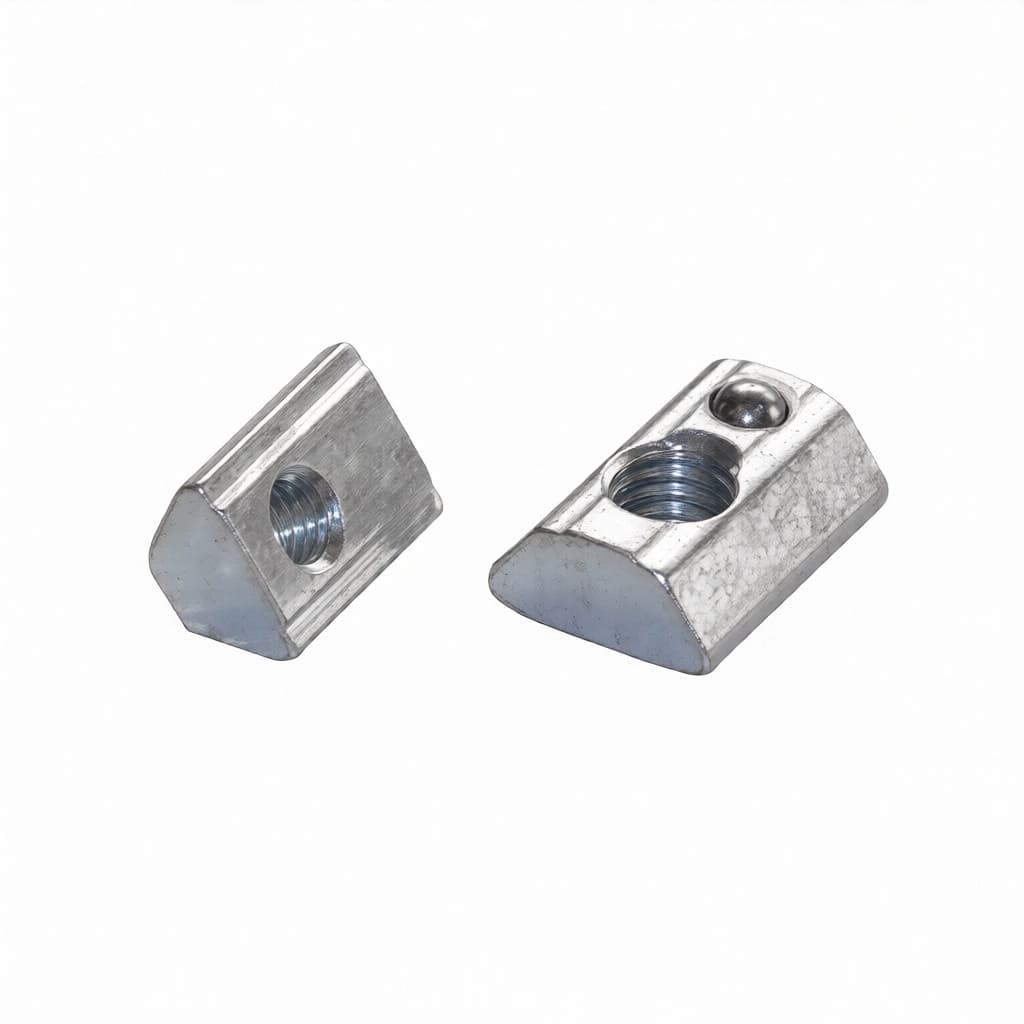

XAHB21
- Perfil / ranura
- EU 20–50 · ranuras 6/8/10 mm
- Rosca
- M4–M10
- Instalación
- Preensamblaje · alimentar por un extremo abierto
- Retención temporal
- Bola de resorte — retención temporal antes del apriete
- Material / acabado
- Acero al carbono · zincado

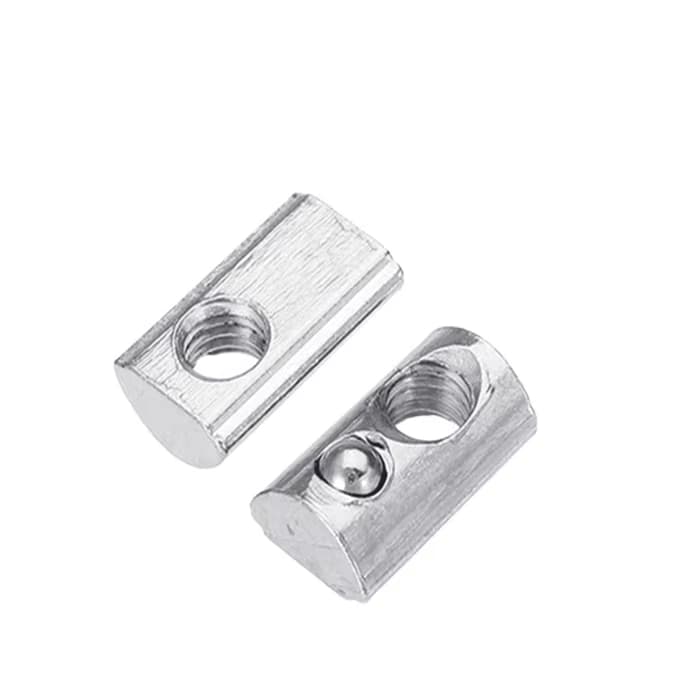

XAHI21 / XAHI23 / XAHI31
- Perfil / ranura
- EU 20–40 · ranuras 6/8 mm
- Rosca
- M3–M8
- Instalación
- Preensamblaje · alimentar por un extremo abierto
- Retención temporal
- Bola de resorte — retención temporal antes del apriete
- Material / acabado
- Acero al carbono o SUS304 · acabado según código
XAIC21 / XAIC22 / XAIC23 / XAIC31
- Perfil / ranura
- GB 30–40 · EU 20–50 · ranuras 6/8/10 mm
- Rosca
- M5–M8
- Instalación
- Posterior al montaje · insertar y girar 90°
- Retención temporal
- Ninguna — sostener durante el posicionamiento vertical
- Material / acabado
- Acero al carbono o SUS304 · acabado según código/sistema

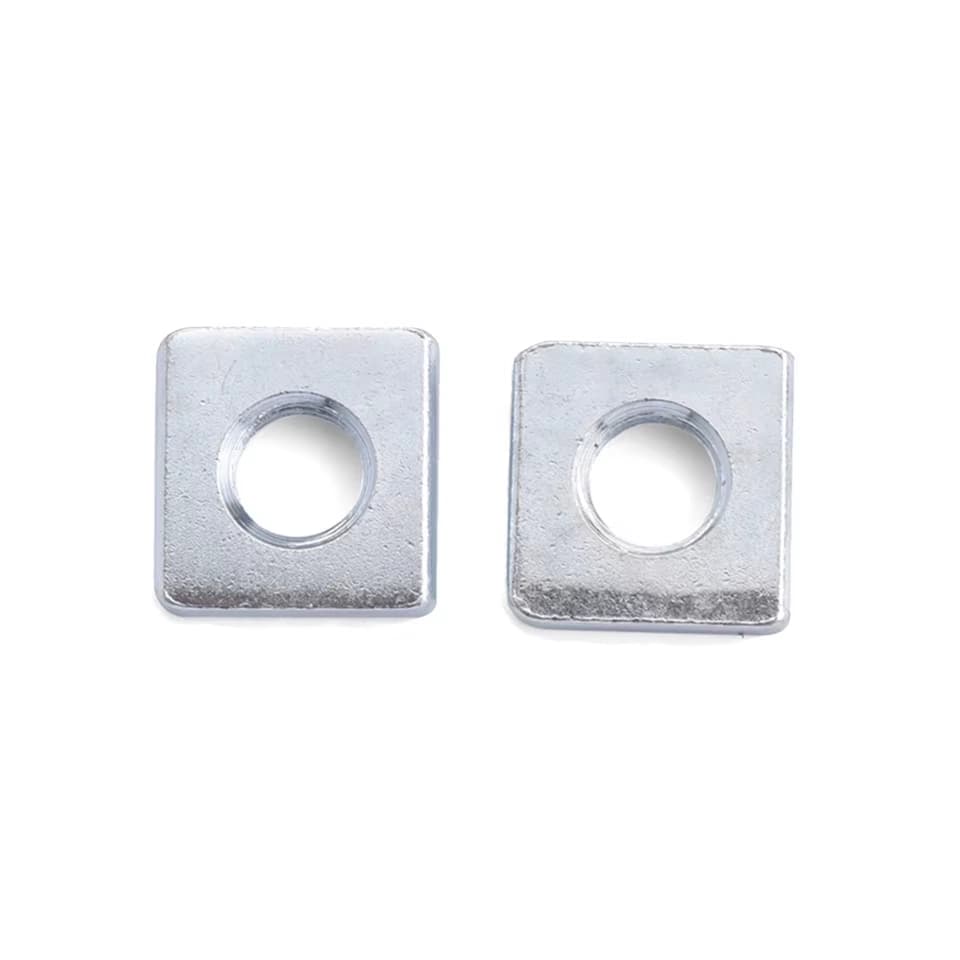

XAHE21 / XAHE31
- Perfil / ranura
- GB 30–40 · ranuras 6/8 mm
- Rosca
- M4–M8
- Instalación
- Preensamblaje · alimentar por un extremo abierto
- Retención temporal
- Ninguna — sostener durante el posicionamiento vertical
- Material / acabado
- Acero al carbono · zincado / SUS304 · pulido vibratorio
Compare familias de tuercas T
Acote la selección por método de montaje, acceso al perfil y fila exacta del producto.
Tuercas T insertables vs deslizantesVer comparativaTuercas cabeza de martillo vs insertablesVer comparativaTuercas con bola de resorte vs lámina elásticaVer comparativaTuercas T con bola: XAHI vs XAHJVer comparativaTuercas deslizantes: XAHN vs XAHBVer comparativaTuercas martillo vs pernos en TVer comparativa
9 familias de productos listados

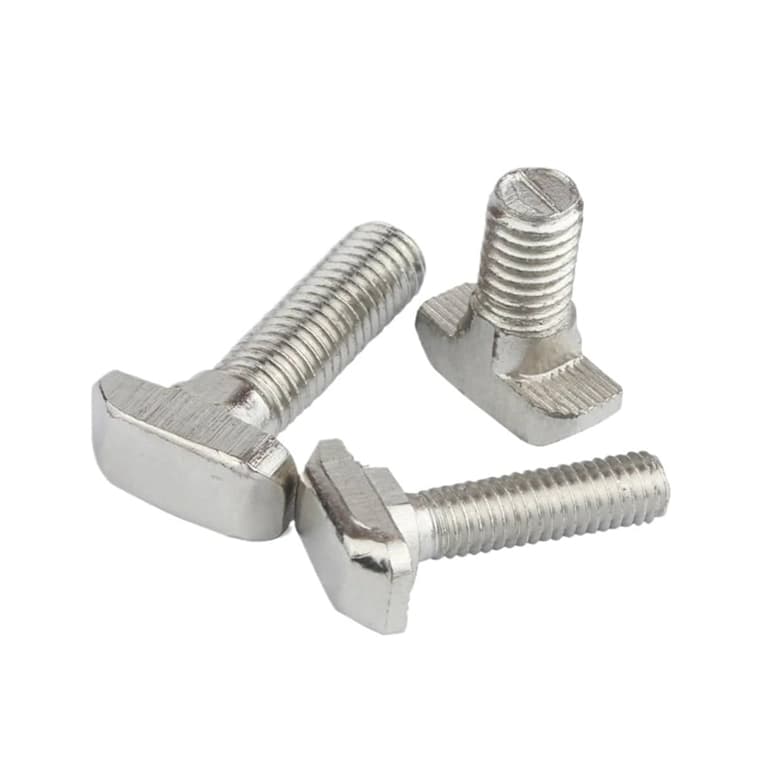

Opciones enrollables, deslizantes, retenidas por resorte, con cabeza de martillo, de tuerca cuadrada y con perno en T.
Dibujo y revisión de BOM
Comparamos las dimensiones suministradas y la información del proyecto con la fuente propuesta.
RFQ multicategoría
Combine los sujetadores T-slot con otros accesorios para perfiles de aluminio en una sola consulta.
Inspección de lotes entrantes
Cada lote entrante manejado por Sinsdar recibe una inspección visual básica y controles dimensionales seleccionados antes de la exportación.
Preguntas frecuentes sobre abastecimiento
Selección y solicitud de sujetadores T-Slot
Compare el acceso de instalación, el sistema de perfil, la apertura de ranura, la rosca y la retención temporal antes de seleccionar un modelo.
¿Necesita ayuda para combinar un sujetador T-Slot?
Envíe su serie de perfil, apertura de ranura, tamaño de rosca, cantidad y cualquier dibujo o BOM. Revisaremos la información comparándola con el producto y la fuente propuestos.
