Drehgelenke
Drehgelenke aus Zinkdruckgusslegierung für drehbare Profil-zu-Profil-Verbindungen. Erhältlich in den Varianten Standard (ohne Griff) und Griff (S). Durch den Schwenkmechanismus lässt sich der Gelenkwinkel in jeder Position verstellen und arretieren. Kompatibel mit Profilen der Serien EU 20 bis EU 45.
Material
Zinc Alloy (Die-Cast)
Part Code
XADU48
Profile Compatibility
EU 20 to EU 45 Series
Variants
Standard / Handle (S)
Surface Finish
Zinc alloy body with the listed spray-painted surface finish.
XADU48Zinc AlloyDie-Cast Zinc Alloy
Die-cast zinc alloy provides excellent dimensional accuracy and corrosion resistance for reliable pivot joint operation.

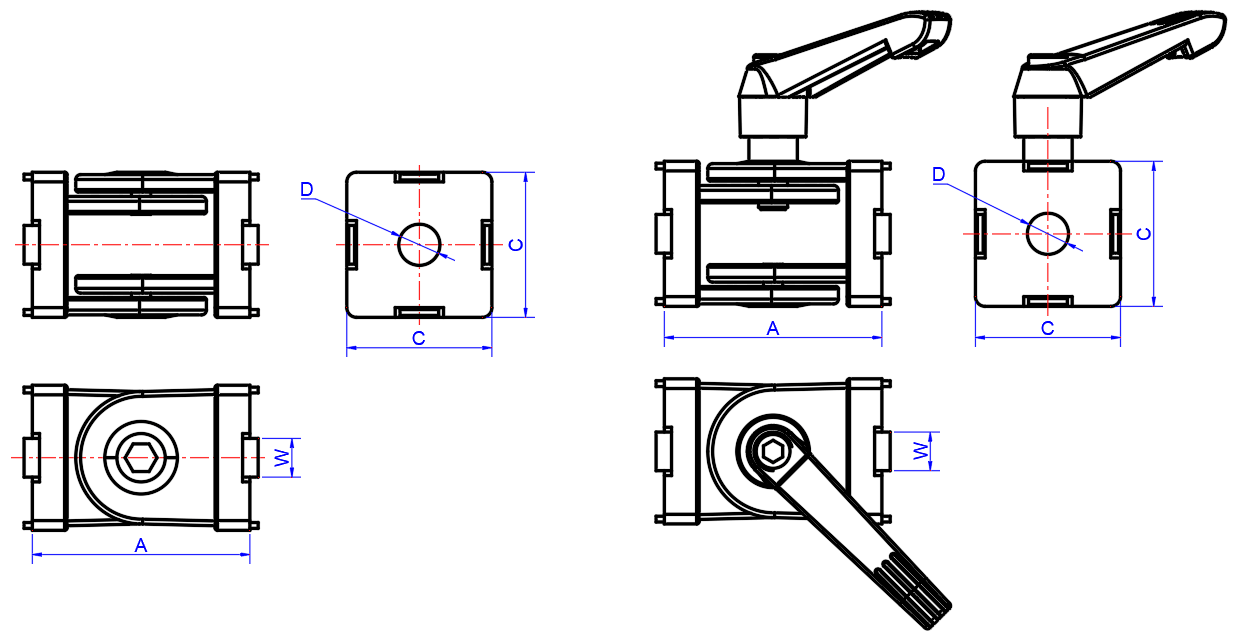

Dimensions & Series Compatibility
All dimensions in millimeters (mm).
Part Number System
Code
Product family identifier (XADU48)
Series
Profile series (e.g. 206, 308, 4010)
Handle
Omit for standard; S = with handle
| Code | Series | Handle | A (mm) | C (mm) | D (mm) | W (mm) | Compatible Profile |
|---|---|---|---|---|---|---|---|
| XADU48 | 206 | - | 30.5 | 20 | 6.3 | 6 | EU 20 Slot 6mm |
| 308 | - | 45 | 30 | 8.5 | 8 | EU 30 Slot 8mm | |
| G408/408 | - | 60 | 40 | 8.5 | 8 | GB 40 Slot 8mm / EU 40 Slot 8mm | |
| 4010 | - | 60 | 40 | 8.5 | 10 | EU 40 Slot 10mm | |
| 4510 | - | 60 | 45 | 8.5 | 10 | EU 45 Slot 10mm | |
| 206 | S | 30.5 | 20 | 6.3 | 6 | EU 20 Slot 6mm | |
| 308 | S | 45 | 30 | 8.5 | 8 | EU 30 Slot 8mm | |
| G408/408 | S | 60 | 40 | 8.5 | 8 | GB 40 Slot 8mm / EU 40 Slot 8mm | |
| 4010 | S | 60 | 40 | 8.5 | 10 | EU 40 Slot 10mm | |
| 4510 | S | 60 | 45 | 8.5 | 10 | EU 45 Slot 10mm |
Hauptmerkmale
Engineering advantages of the XADU48 pivot joint system.
Einstellbarer Winkel
Durch den Schwenkmechanismus lässt sich der Gelenkwinkel in jeder Position verstellen und arretieren.
Griffvariante
Die S-Variante verfügt über einen Griff zur werkzeuglosen Winkeleinstellung und Arretierung.
Umfangreiche Serienabdeckung
Ein einziger Produktcode deckt die Profile der Serien EU 20 bis EU 45 und GB 40 ab.
Konstruktion aus Zinklegierung
Das Gehäuse aus einer Zinkdruckgusslegierung sorgt für hervorragende Maßhaltigkeit und Haltbarkeit.
Verriegelung mit Innensechskantschlüssel
Standardvariante, die mit einem Innensechskantschlüssel durch den T-slot für eine starre Verbindung verriegelt wird.
OEM und benutzerdefinierte Optionen
Für kundenspezifische Konfigurationsanfragen sind Zeichnungen, Mengen und eine Quellenbestätigung erforderlich.
Typische Anwendungen
Where adjustable-angle profile joints are required.
Verstellbare Maschinenschutzvorrichtungen
Maschinenschutzvorrichtungen, die für den Wartungszugang neu positioniert werden müssen.
Abgewinkelte Strukturverbindungen
Strukturelle Verbindungen in nicht standardmäßigen Winkeln in Maschinen- und Geräterahmen.
Verstellbare Präsentationsständer
Präsentations- und Messestände mit verstellbaren Winkelplatten.
Ergonomische Arbeitsplätze
Verstellbare Arbeitsplatzgestelle für eine ergonomische Positionierung.
Abgewinkelte Gehäusepaneele
Gehäuse- und Gehäuseplatten in nicht standardmäßigen Winkeln.
Rahmen für Laborgeräte
Winkelverstellbare Rahmen für Laborgeräte und -instrumente.
Technische FAQ
