Würfelverbinder
ADC12 spritzlackierte Würfelverbinder für die aufgeführten 2-Wege- und 3-Wege-Aluminiumprofil-Verbindungsvarianten.
Material
ADC12 Aluminum Alloy
Part Code
XADW48
Profile Compatibility
EU 20 to EU 45 Series
Variants
D (2-way) / T (3-way)
Surface Finish
XADW48 is listed in ADC12 with a spray-painted surface finish.
XADW48Zinc AlloyDie-Cast Zinc Alloy
Die-cast zinc alloy provides excellent dimensional accuracy and corrosion resistance for reliable multi-axis connections.
Dimensions & Series Compatibility

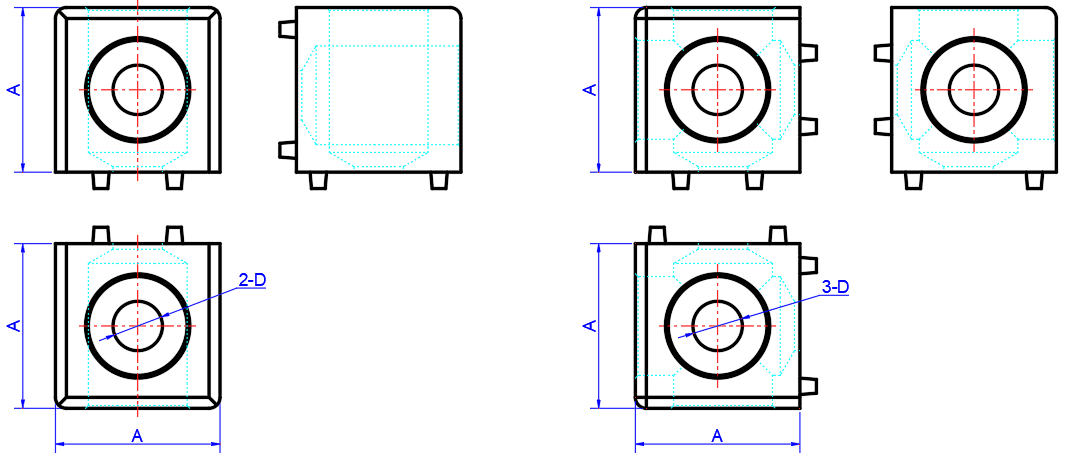

All dimensions in millimeters (mm). A = cube side length; D = bore diameter.
Part Number System
Code
Product family identifier (XADW48)
Series
Profile series (e.g. 206, 308, 4010)
Variant Code
D = 2-hole (2-way), T = 3-hole (3-way)
| Code | Series | Variant Code | A (mm) | D (mm) | Number of Holes | Compatible Profile |
|---|---|---|---|---|---|---|
| XADW48 | 206 | D | 20 | 7 | 2 | EU 20 Slot 6mm |
| G306 | D | 30 | 9 | 2 | GB 30 Slot 6mm | |
| 308 | D | 30 | 9 | 2 | EU 30 Slot 8mm | |
| G408/408 | D | 40 | 12 | 2 | GB 40 Slot 8mm / EU 40 Slot 8mm | |
| 4010 | D | 40 | 12 | 2 | EU 40 Slot 10mm | |
| 4510 | D | 45 | 13 | 2 | EU 45 Slot 10mm | |
| 206 | T | 20 | 7 | 3 | EU 20 Slot 6mm | |
| G306 | T | 30 | 9 | 3 | GB 30 Slot 6mm | |
| 308 | T | 30 | 9 | 3 | EU 30 Slot 8mm | |
| G408/408 | T | 40 | 12 | 3 | GB 40 Slot 8mm / EU 40 Slot 8mm | |
| 4010 | T | 40 | 12 | 3 | EU 40 Slot 10mm | |
| 4510 | T | 45 | 13 | 3 | EU 45 Slot 10mm |
Hauptmerkmale
Engineering advantages of the XADW48 cube connector system.
3D-Mehrachsen-Kreuzung
Die T-Variante ermöglicht echte 3-Wege-90-Grad-Verbindungen in der X-, Y- und Z-Achse für komplexe 3D-Rahmenstrukturen.
Unsichtbare Versammlung
Der Würfelkörper sitzt vollständig in der Profilbohrung – an der fertigen Struktur sind keine äußeren Beschläge sichtbar.
Umfangreiche Serienabdeckung
Ein einziger Produktcode deckt die Profile der Serien EU 20 bis EU 45 und GB 30/40 ab.
Konstruktion aus Zinklegierung
Das Gehäuse aus einer Zinkdruckgusslegierung bietet hervorragende Maßhaltigkeit und Korrosionsbeständigkeit.
Installation des Innensechskantschlüssels
Wird mit einem Innensechskantschlüssel durch den T-slot festgezogen – kein Bohren, Schweißen oder Kleben erforderlich.
OEM und benutzerdefinierte Optionen
Für kundenspezifische Anfragen sind Zeichnungen, Mengen und eine Quellenbestätigung erforderlich.
Typische Anwendungen
Where 3D multi-axis profile junctions are required.
3D-Maschinenrahmen
Komplexe 3D-Rahmenstrukturen, die unsichtbare mehrachsige Verbindungen erfordern.
Strukturelle Ecken
3-Wege-Eckverbindungen für Gehäuse, Gehäuse und Strukturrahmen.
Strukturen anzeigen
3D-Display- und Ausstellungskonstruktionen mit sauberen, unsichtbaren Fugen.
Möbel & Arbeitsplätze
3D-Aluminium-Möbelrahmen mit professionellen unsichtbaren Verbindungen.
Modulare Gehäuse
3D-Gehäuse und Gehäuse, die ein fertiges Erscheinungsbild erfordern.
Labor- und Reinraumrahmen
3D-Labor- und Reinraumrahmenkonstruktionen.
