Zentrale Anschlüsse
Verbinder im Ankerstil aus S45C-Kohlenstoffstahl für unsichtbare innere Profil-zu-Profil-Verbindung. Durch die Profilstirnseite gesteckt und mit einem Innensechskantschlüssel festgezogen. Erhältlich in den Konfigurationen 0 Grad (inline) und 90 Grad (senkrecht). Kompatibel mit Profilen der Serien EU 30 und EU 40.
Material
S45C Carbon Steel
Part Code
XADF21
Profile Compatibility
EU 30 Slot 8mm / EU 40 Slot 10mm
Available Angles
0 deg (Inline) / 90 deg (Perpendicular)
Surface Finish
Standard zinc plating provides corrosion protection for indoor industrial environments.
XADF21Zinc PlatedElectroplated Zinc Coating
Bright zinc electroplating provides uniform corrosion resistance and a clean silver appearance. Suitable for general indoor industrial environments. RoHS compliant.

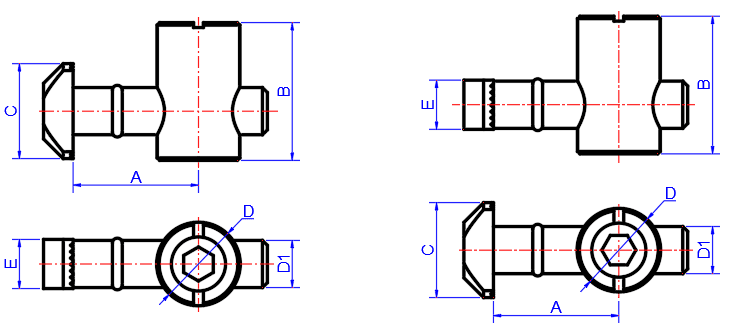

Dimensions & Series Compatibility
All dimensions in millimeters (mm).
Part Number System
Code
Product family identifier (XADF21)
Series
Profile series (e.g. 308, 4010)
Angle
Joint angle: 0 (inline) or 90 (perpendicular)
| Code | Series | Angle | A (mm) | B (mm) | C (mm) | D (mm) | D1 (mm) | E (mm) | Compatible Profile |
|---|---|---|---|---|---|---|---|---|---|
| XADF21 | 308 | 0 deg | 18 | 20 | 15 | 11 | 6.5 | 8 | EU 30 Slot 8mm / EU 40 Slot 8mm |
| 308 | 90 deg | 18 | 20 | 15 | 11 | 6.5 | 8 | ||
| 4010 | 0 deg | 25.5 | 28 | 19 | 17 | 9.6 | 10 | EU 40 Slot 10mm | |
| 4010 | 90 deg | 25.5 | 28 | 19 | 17 | 9.6 | 10 |
Hauptmerkmale
Engineering advantages that make XADF21 the preferred choice for concealed connections.
Vollständig verdeckte Verbindung
Der gesamte Verbinder sitzt in der Profilbohrung – keine sichtbaren Beschläge an der Außenfläche.
Dual-Angle-Varianten
0-Grad-Inline- und 90-Grad-Senkrechtkonfigurationen sind unter demselben Produktcode verfügbar.
Hochfester S45C-Stahl
Der Körper aus Kohlenstoffstahl bietet im Vergleich zu Alternativen aus Zinkdruckguss eine überlegene Zugfestigkeit.
Installation des Innensechskantschlüssels
Wird mit einem Innensechskantschlüssel durch den T-slot festgezogen – kein Bohren, Schweißen oder Kleben erforderlich.
Kompatibel mit EU 30 und EU 40
Deckt die beiden gängigsten EU-Standardprofilserien in einer einzigen Produktfamilie ab.
OEM und benutzerdefinierte Optionen
Für kundenspezifische Anfragen sind Zeichnungen, Mengen und eine Quellenbestätigung erforderlich.
Typische Anwendungen
Where clean, invisible joints are required in professional aluminum profile assemblies.
Automatisierung und Maschinenrahmen
Unsichtbare Verbindungen für Präzisionsmaschinenrahmen, bei denen es auf Ästhetik und Sauberkeit ankommt.
Display- und Ausstellungsrahmen
Nahtloses Erscheinungsbild für Messe- und Einzelhandelsdisplays.
Rahmenverlängerungen
Durchgängig ausfahrbare Förderband- und Maschinenrahmen ohne hervorstehende Beschläge.
Möbel & Arbeitsplätze
Unsichtbare Verbindungen für professionelle Aluminiummöbel.
Labor- und Reinraumstrukturen
Der Verzicht auf externe Hardware erleichtert die Reinigung und die Einhaltung von Hygienestandards.
Modulare Gehäuse
Verdeckte Anschlüsse für Gehäuse und Gehäuse, die ein vollendetes Erscheinungsbild erfordern.
