مفصلات رفع من الألومنيوم
مفصلات قابلة للرفع من A6063 بطرز يمين ويسار مدرجة لمقاطع السلسلتين 48 و62. XAKQ01 مؤكسدة شفافة وXAKQ03 مؤكسدة سوداء.
Material
A6063 Aluminum Alloy
Type
Lift-off (Detachable)
Handedness
Left & Right
Profile Series
48 / 62
Part Number System
Code + Type + Hole Shape + Handedness + Specs — Example: XAKQ01-B-Z-L-6263

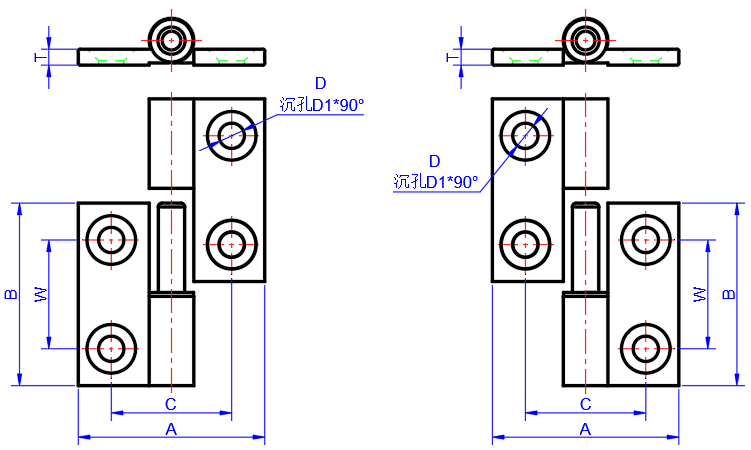

Dimensions & Series Compatibility
All dimensions in millimeters (mm).
| Code | Type | Hole Shape | Left/Right | Specs | A | B | C | W | T | D | D1 | Holes |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| XAKQ01 / XAKQ03 | B | Z | L | 4847 | 48 | 47 | 31 | 28 | 3.5 | 6.5 | 12.5 | 4 |
| L | 6263 | 62 | 63 | 36 | 37 | 3.5 | 6.5 | 12.5 | 4 | |||
| R | 4847 | 48 | 47 | 31 | 28 | 3.5 | 6.5 | 12.5 | 4 | |||
| R | 6263 | 62 | 63 | 36 | 37 | 3.5 | 6.5 | 12.5 | 4 |
الميزات الرئيسية
إزالة اللوحة بدون أدوات
يسمح تصميم رفع الأسطوانة المقسمة برفع اللوحة بشكل واضح دون أي أدوات - وهو مثالي للوصول إلى الصيانة المتكررة.
إصدارات اليد اليسرى واليمنى
متوفر في كلا التكوينين الأيسر (L) واليد اليمنى (R) ليناسب أي اتجاه لفتح الباب.
A6063 الألومنيوم المؤكسد
XAKQ01 مؤكسدة شفافة وXAKQ03 مؤكسدة سوداء؛ وكلتاهما من A6063.
متوافق مع السلسلة 48 و62
متوفر في متغيرات المواصفات 4847 و6263 لتتوافق مع أنظمة مقاطع الألمنيوم القياسية من سلسلة 48 و62.
ثقوب غاطسة دافق
تسمح الفتحات الغاطسة من النوع Z للبراغي M6 بالبقاء مستويًا، مما يحافظ على سطح اللوحة نظيفًا.
عمل محوري موثوق
اختر هندسة المفصلة ومقاسها ونمط ثقوب التركيب المدرجة لحركة اللوح المطلوبة.
التطبيقات النموذجية
لوحات الوصول المتكرر
تتطلب أغطية حماية الماكينة وأبواب الفحص الإزالة المنتظمة لإجراء الصيانة أو تغيير الأدوات.
أبواب التحكم في الضميمة
أبواب خزانة التحكم الكهربائية على إطارات من الألومنيوم من سلسلة 48 و62.
أغطية معدات الأتمتة
لوحات الوصول على آلات CNC والخلايا الروبوتية حيث يلزم إزالة اللوحة بسرعة.
الأسئلة الشائعة الفنية
