مفصلات سبائك الزنك
مفصلات ثابتة من سبيكة الزنك بتشطيب مطلي بالكروم وطرز ثقوب غاطسة، متاحة بالمقاسات المدرجة 60×60 و60×65 و60×70 مم.
Material
Zinc Alloy (Die-cast)
Surface
Nickel Plated
Hole Shape
Countersunk 90°
Size Range
60×60 to 60×70 mm
Part Number System
Code + Type + Hole Shape + Specs — Example: XAKQ41-G-Z-6060

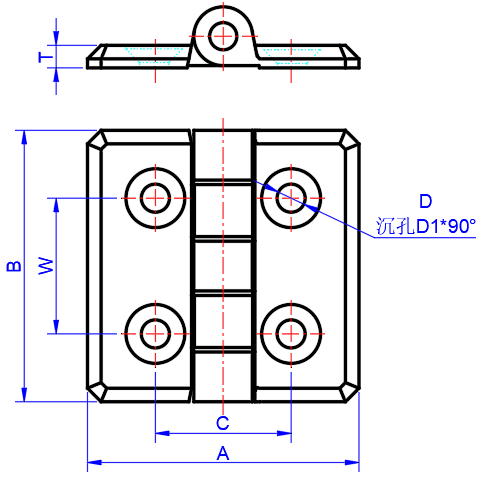

Dimensions & Series Compatibility
All dimensions in millimeters (mm).
| Code | Type | Hole Shape | Specs | A | B | C | W | T | D | D1 | Holes |
|---|---|---|---|---|---|---|---|---|---|---|---|
| XAKQ41 | G | Z | 6060 | 60 | 60 | 30 | 30 | 5 | 6.2 | 13 | 4 |
| 6065 | 65 | 60 | 35 | 30 | 5 | 6.2 | 13 | 4 | |||
| 6070 | 70 | 60 | 40 | 30 | 5 | 6.2 | 13 | 4 |
الميزات الرئيسية
سبيكة زنك مصبوبة بالقالب
يستخدم XAKQ41 جسمًا من سبيكة الزنك مصبوبًا بالقالب بتشطيب مطلي بالكروم؛ اختر حسب المقاس وأبعاد ثقوب التركيب المدرجة.
تصميم مشطوب ممتاز
يوفر شكل الزاوية المشطوف جمالية صناعية متميزة، وهو مثالي للأبواب المرئية في معدات التشغيل الآلي.
ثقوب غاطسة دافق
تسمح الفتحات الغاطسة من النوع Z للبراغي M6 بالبقاء مستويًا، مما يحافظ على سطح اللوحة نظيفًا.
تشطيب مطلي بالكروم
يُدرج XAKQ41 بتشطيب سطحي مطلي بالكروم.
ثلاثة خيارات للحجم
متوفر بأحجام 60×60 و60×65 و60×70 مم لاستيعاب أحجام الألواح المختلفة وتكوينات الملفات الشخصية.
محور من النوع الثابت
مفصلة قياسية من النوع الثابت لفتح لوحة موثوقة وقابلة للتكرار على أبواب العلبة الصناعية.
التطبيقات النموذجية
أبواب الضميمة الصناعية
أبواب ألواح متوافقة على هياكل آلات وحاويات تحكم من مقاطع الألومنيوم، وفق متطلبات الباب والتركيب الكاملة.
أغطية معدات الأتمتة
لوحات الوصول على آلات CNC والخلايا الروبوتية وخطوط التجميع الآلية.
لوحات خزانة التحكم
أبواب خزانات تحكم كهربائية عندما يكون التشطيب المطلي بالكروم والأبعاد المدرجة ملائمين.
