مفصلات نايلون
مفصلات ثابتة من PA أسود لأبواب وألواح مقاطع الألومنيوم المتوافقة. تُركب المفصلات بالمسامير والصواميل، وتتوفر بطرز ثقوب غاطسة (Z) وثقوب مجوفة الرأس (Y) مدرجة.
Material
PA (Nylon)
Hole Shape
Countersunk / Counterbored
Profile Series
30 / 40
Screws
Not included
Part Number System
Code + Type + Hole Shape + Specs — Example: XAKQ52-G-Z-4040

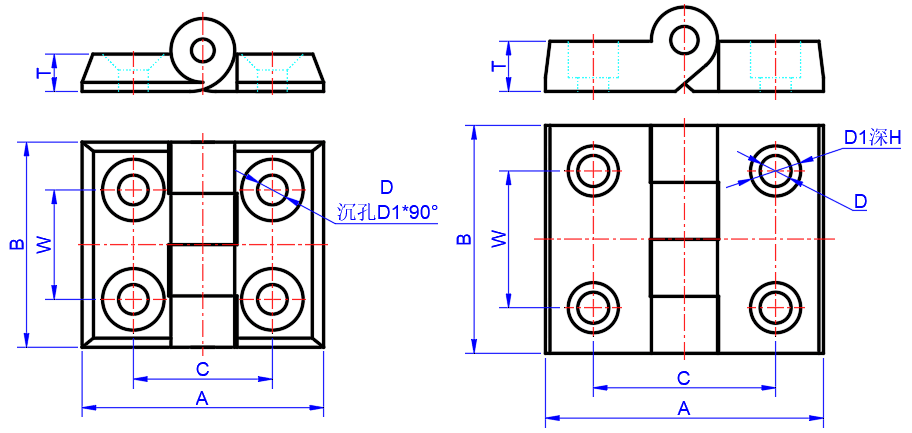

Dimensions & Series Compatibility
All dimensions in millimeters (mm).
| Code | Type | Hole Shape | Specs | A | B | C | W | T | D | D1 | H | Holes |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| XAKQ52 | G | Z | 3030 | 52 | 45 | 30 | 24 | 8 | 6.5 | 12.5 | — | 4 |
| 3040 | 60 | 45 | 35 | 24 | 8 | 6.5 | 12.5 | — | 4 | |||
| 4040 | 60 | 50 | 40 | 30 | 11 | 6.8 | 11 | 8 | 4 |
الميزات الرئيسية
جسم من النايلون خفيف الوزن
يقلل هيكل النايلون PA من وزن العلبة الإجمالي مع توفير القوة الكافية لتطبيقات الألواح الخفيفة.
تركيب بالمسامير والصواميل
ركّب المفصلة باستخدام مسامير وصواميل مطابقة مختارة وفق أبعاد الثقوب والمقطع المدرجة.
مادة PA
مادة النايلون مقاومة بطبيعتها للرطوبة والمواد الكيميائية الخفيفة والتآكل الجوي، ومناسبة للبيئات الرطبة.
محور من النوع الثابت
يوفر التصميم القياسي للمفصلات الثابتة إمكانية فتح وإغلاق اللوحة بشكل موثوق وقابل للتكرار لأبواب وأغطية الفحص.
متوافق مع السلاسل المتعددة
متوفر في متغيرات المواصفات 3030 و3040 و4040 لتتوافق مع أنظمة مقاطع الألمنيوم القياسية من سلسلة 30 و40.
خيار الثقب الغاطس
تسمح الفتحات الغاطسة من النوع Z بتركيب المسمار المتساطح، مما يحافظ على سطح اللوحة نظيفًا دون بروز رؤوس التثبيت.
التطبيقات النموذجية
أغطية التفتيش
لوحات الوصول الخفيفة الموجودة على إطارات التشغيل الآلي وواقيات الماكينة التي تتطلب فتحًا متكررًا.
العبوات الإلكترونية
أبواب صندوق التحكم على إطارات من الألومنيوم حيث يكون تقليل الوزن أولوية.
طلبات البيئات المتحكم بها
هيكل PA لألواح الوصول وأغطية المعدات المتوافقة؛ أكد أي متطلبات للبيئة المتحكم بها بصورة منفصلة.
