مفصلات محورية مزدوجة من الألومنيوم
مفصلات مزدوجة المحور من A6063 بسبعة طرز مقاسات مدرجة لمقاطع السلاسل 79 و90 و104. XAKQ01 مؤكسدة شفافة وXAKQ03 مؤكسدة سوداء؛ اختر حسب المقاس ونمط الثقوب وهندسة المحور.
Material
A6063 Aluminum Alloy
Pivot Type
Double Pivot (LR)
Profile Series
79 / 90 / 104
Size Range
79×47 to 104×75 mm
Part Number System
Code + Type + Hole Shape + Double Pivot + Specs — Example: XAKQ01-G-Z-LR-10463

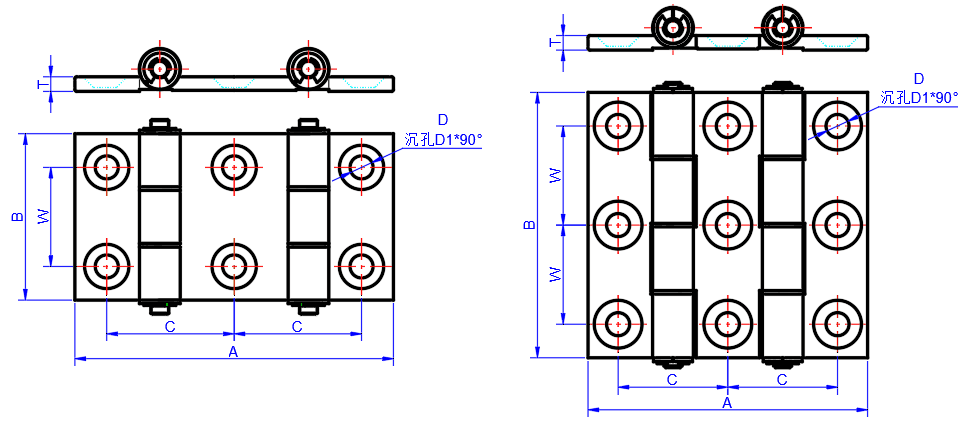

Dimensions & Series Compatibility
All dimensions in millimeters (mm).
| Code | Type | Hole Shape | Double Pivot | Specs | A | B | C | W | T | D | D1 | Holes |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| XAKQ01 / XAKQ03 | G | Z | LR | 7947 | 79 | 47 | 31 | 28 | 4 | 6.5 | 12.5 | 6 |
| 10463 | 104 | 63 | 42 | 37 | 4 | 6.5 | 12.5 | 6 | ||||
| 10463A | 104 | 63 | 36 | 37 | 4 | 6.5 | 12.5 | 6 | ||||
| 9047 | 90 | 47 | 36 | 28 | 4 | 6.5 | 12.5 | 6 | ||||
| 7975 | 79 | 75 | 31 | 28 | 4 | 6.5 | 12.5 | 9 | ||||
| 10475 | 104 | 75 | 42 | 28 | 4 | 6.5 | 12.5 | 9 | ||||
| 9075 | 90 | 75 | 36 | 28 | 4 | 6.5 | 12.5 | 9 |
الميزات الرئيسية
هندسة مزدوجة المحور
يوفر أسطوانتا المحور هندسة الإزاحة المدرجة لتركيب الألواح المتوافقة وحركتها.
A6063 الألومنيوم المؤكسد
XAKQ01 مؤكسدة شفافة وXAKQ03 مؤكسدة سوداء؛ وكلتاهما من A6063.
سبعة المواصفات المتغيرات
متوفر من 79×47 إلى 104×75 مم، ويغطي أنظمة التشكيلات من سلسلة 79 و90 و104 مع 6 أو 9 فتحات تثبيت.
ثقوب غاطسة دافق
تسمح الفتحات الغاطسة من النوع Z للبراغي M6 بالبقاء مستويًا، مما يحافظ على سطح اللوحة نظيفًا.
تركيب لوحة الأوفست
تعمل الهندسة المحورية المزدوجة على إزاحة اللوحة من الإطار، مما يمنع التداخل بين حافة اللوحة والملف الجانبي أثناء الفتح.
سطح بأكسيد
توفر النهاية المؤكسدة مقاومة للتآكل ومظهرًا صناعيًا ثابتًا.
التطبيقات النموذجية
أبواب حراسة الآلة الكبيرة
ألواح وصول عريضة عندما تكون هندسة المحور المزدوج وأبعاد التركيب المدرجة ملائمة.
أبواب الضميمة الثقيلة
أبواب خزانة تحكم كهربائية كبيرة على إطارات من الألومنيوم من سلسلة 79 و90 و104.
تركيب لوحة الأوفست
التطبيقات التي يجب أن تقوم فيها اللوحة بمسح حافة إطار الملف الشخصي أثناء الفتح بسبب المكونات البارزة.
الأسئلة الشائعة الفنية
