Nylonowe zawiasy uchylne
Zdejmowane zawiasy z nylonu PA umożliwiające demontaż całego panelu bez użycia narzędzi. Konstrukcja z dzieloną lufą oddziela się w osi obrotu, umożliwiając podniesienie drzwi lub pokrywy z ramy. Dostępne w wersji lewej (L) i prawej (R) dla profili serii 30 i 40.
Material
PA (Nylon)
Type
Lift-off (Detachable)
Handedness
Left & Right
Profile Series
30 / 40
Part Number System
Code + Type + Hole Shape + Handedness + Specs — Example: XAKQ52-B-Z-L-4040

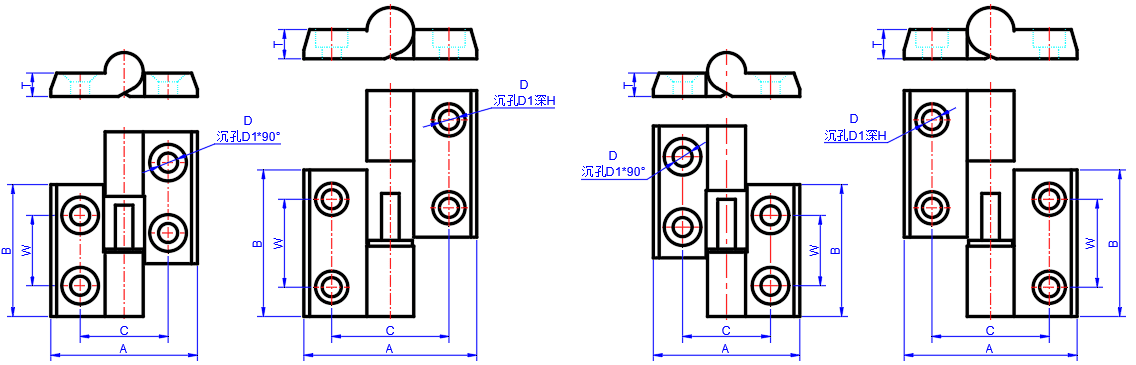

Dimensions & Series Compatibility
All dimensions in millimeters (mm).
| Code | Type | Hole Shape | Left/Right | Specs | A | B | C | W | T | D | D1 | H | Holes |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| XAKQ52 | B | Z | L | 3030 | 50 | 45 | 30 | 24 | 8 | 6.5 | 12.5 | — | 4 |
| L | 4040 | 59 | 50 | 40 | 30 | 10 | 6.5 | 11 | 6 | 4 | |||
| R | 3030 | 50 | 45 | 30 | 24 | 8 | 6.5 | 12.5 | — | 4 | |||
| R | 4040 | 59 | 50 | 40 | 30 | 10 | 6.5 | 11 | 6 | 4 |
Kluczowe funkcje
Demontaż panelu bez użycia narzędzi
Konstrukcja z dzieloną lufą umożliwia podniesienie panelu z ramy bez użycia narzędzi — idealne rozwiązanie w zastosowaniach, w których występuje częsty dostęp.
Wersje lewo- i praworęczne
Dostępne w konfiguracji lewej (L) i prawej (R), aby dopasować się do każdego kierunku otwierania drzwi.
Lekki nylon
Korpus z nylonu PA zmniejsza wagę panelu, zapewniając jednocześnie wystarczającą wytrzymałość dla lekkich pokryw i drzwi inspekcyjnych.
Materiał PA
W wymienionym korpusie zawiasu zastosowano PA. Przydatność środowiskowa zależy od rzeczywistej klasy i warunków narażenia.
Kompatybilny z serią 30 i 40
Dostępne w wariantach specyfikacji 3030 i 4040, pasujących do standardowych systemów profili aluminiowych T-slot.
Montaż na śrubę i nakrętkę
Zamontuj zawias uchylny za pomocą śrub i pasujących nakrętek wybranych dla podanych wymiarów montażowych.
Typowe zastosowania
Zdejmowane panele dostępu
Osłony zabezpieczające maszynę wymagające częstego demontażu w celu konserwacji lub wymiany narzędzi.
Drzwi do szaf elektronicznych
Drzwi skrzynki sterowniczej na ramie z profili aluminiowych, gdzie wymagany jest szybki demontaż panelu.
Żądania dotyczące kontrolowanego środowiska
Konstrukcja PA dla kompatybilnych zdejmowanych paneli dostępowych i pokryw sprzętu; oddzielnie potwierdzić wszelkie wymagania dotyczące środowiska kontrolowanego.
