Staffe per giunti interni in fusione a forma di L
Staffe di giunzione interne a forma di L in fusione per collegamenti di profili nascosti. XADQ21 è S45C con zincatura e XADQ31 è SUS304 con lucidatura vibrante.
Material
S45C / SUS304
Part Codes
XADQ21 / XADQ31
Profile Compatibility
EU 20–40 · GB 30–40
Available Series
5 Standard Series
Product Variants
The listed hole configurations, materials, and finishes vary by product code. Other requests require a drawing, quantity, and source confirmation.
XADQ21S45C · Zinc PlatedS45C Material Variant
XADQ21 is the zinc-plated S45C variant. The specification table lists the applicable 2-hole and 4-hole mounting patterns by profile series.
XADQ31SUS304 · Vibratory PolishedSUS304 Material Variant
XADQ31 is the vibratory-polished SUS304 variant. The specification table lists the applicable 2-hole and 4-hole mounting patterns by profile series.
Part Number System
Full part numbers are composed of: Code + Series + M + Reinforced
Series designation encodes slot width and profile dimensions. Example: 308 = EU 30 mm profile, Slot 8 mm. M value is the screw hole diameter. Mounting-pattern suffix: – for the listed 2-hole pattern and S for the listed 4-hole pattern.

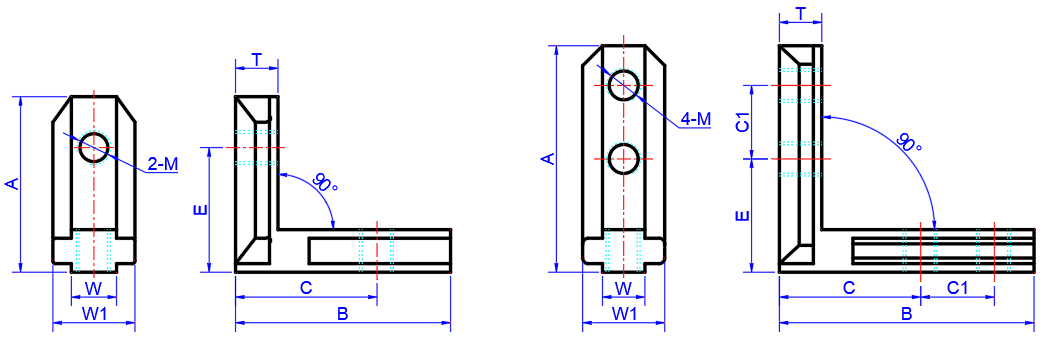

Dimensions & Series Compatibility
All dimensions in millimeters (mm). XADQ21 and XADQ31 identify the material and finish; "–" indicates the listed 2-hole pattern and "S" the listed 4-hole pattern.
L-Shape Cast Interior Joint Brackets — All Series
| Code | Series | M | Pattern | A | B | C | C1 | E | T | W | W1 | No. of Holes | Compatible Profile |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| XADQ21 XADQ31 | 206 | 5 | — | 30 | 30 | 20 | — | 20 | 5 | 6 | 10 | 2 | EU 20 Slot 6mm |
| 206 | 5 | S | 30 | 30 | 15 | 10 | 15 | 5 | 6 | 10 | 4 | ||
| G306 | 5 | S | 30 | 30 | 15 | 10 | 15 | 9 | 6 | 10 | 4 | GB 30 Slot 6mm | |
| 308 | 6 | — | 31 | 38 | 25 | — | 22 | 7.5 | 8 | 14.5 | 2 | EU 30 Slot 8mm | |
| 308 | 6 | S | 40 | 45 | 25 | 13 | 20 | 7.5 | 8 | 14.5 | 4 | ||
| G408 | 6 | — | 40 | 44 | 27 | 10 | 23 | 10 | 8 | 12.5 | 4 | GB 40 Slot 8mm | |
| 408 | 6 | — | 31 | 38 | 25 | — | 22 | 8 | 8 | 18 | 2 | EU 40 Slot 8mm | |
| 408 | 6 | S | 40 | 45 | 25 | 13 | 20 | 8 | 8 | 18 | 4 | ||
| 4010 | 8 | — | 31 | 38 | 25 | — | 22 | 8 | 10 | 18.5 | 2 | EU 40 Slot 10mm | |
| 4010 | 8 | S | 40 | 45 | 25 | 13 | 20 | 8 | 10 | 18.5 | 4 |
Caratteristiche principali
Varianti S45C e SUS304
XADQ21 è S45C zincato e XADQ31 è SUS304 lucidato a vibrazione, come identificato dal codice prodotto.
Modelli a 2 e 4 fori
La tabella delle specifiche elenca gli schemi di montaggio a 2 e 4 fori. Seleziona la variante per codice prodotto, serie di profili e dimensioni.
Serie di profili elencati
Sono elencate le varianti per le serie di profili EU e GB compatibili mostrate nella tabella delle specifiche.
Giunto interno nascosto
La geometria a forma di L si adatta a filo all'interno dell'angolo del profilo, fornendo un giunto pulito e nascosto senza componenti sporgenti all'esterno.
Geometria interna a 90°
Selezionare la geometria e le dimensioni della staffa elencate per la connessione angolare nascosta prevista.
OEM e opzioni personalizzate
Invia disegni, quantità, materiali e requisiti di finitura per la revisione e la conferma della fonte.
Applicazioni tipiche
Angoli del telaio della macchina
Rinforzare i giunti angolari interni dei telai delle macchine con profili in alluminio e delle custodie delle apparecchiature per una migliore rigidità strutturale.
Strutture cellulari di automazione
Rafforza i giunti interni nei telai dei trasportatori, negli involucri delle celle robotizzate e nelle strutture delle apparecchiature automatizzate che richiedono hardware nascosto.
Telai per workstation e rack
Aggiungi il supporto angolare interno nascosto ai banchi da lavoro modulari, ai telai dei rack per server e alle strutture ergonomiche delle postazioni di lavoro.
