مفصلات من الألومنيوم بفتحات مشقوقة
مفصلات من A6063 بفتحات تركيب طولية في طرز سلسلة 62 المدرجة. XAKQ01 مؤكسدة شفافة وXAKQ03 مؤكسدة سوداء؛ اختر حسب الأبعاد الموضحة.
Material
A6063 Aluminum Alloy
Hole Shape
Slotted (Y-type, C1=5mm)
Profile Series
62
Adjustment
Lateral fine-tuning
Part Number System
Code + Type + Hole Shape + Specs — Example: XAKQ01-G-Y-6263

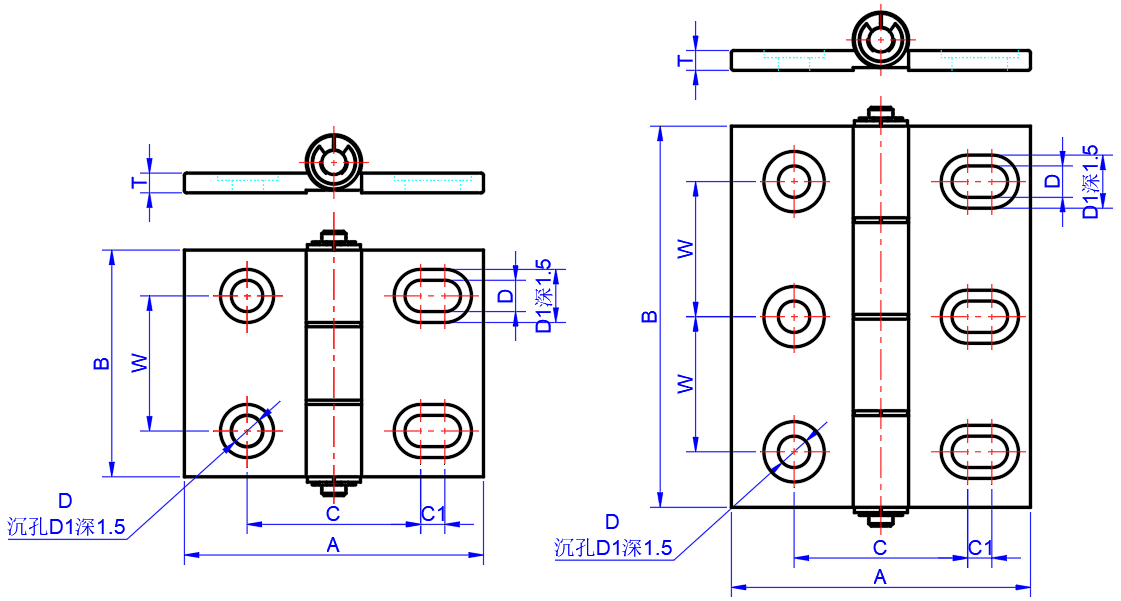

Dimensions & Series Compatibility
All dimensions in millimeters (mm).
| Code | Type | Hole Shape | Specs | A | B | C | C1 | W | T | D | D1 | Holes |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| XAKQ01 / XAKQ03 | G | Y | 6247 | 62 | 47 | 36 | 5 | 28 | 3.5 | 6.5 | 11 | 4 |
| 6263 | 62 | 63 | 36 | 5 | 37 | 3.5 | 6.5 | 11 | 4 | |||
| 6279 | 62 | 79 | 36 | 5 | 28 | 3.5 | 6.5 | 11 | 6 |
الميزات الرئيسية
تعديل فتحة مشقوقة
تسمح الفتحات المشقوقة من النوع Y (C1 = 5 مم) بتعديل الموضع الجانبي بعد التثبيت الأولي لمحاذاة اللوحة بدقة.
A6063 الألومنيوم المؤكسد
XAKQ01 مؤكسدة شفافة وXAKQ03 مؤكسدة سوداء؛ وكلتاهما من A6063.
ثلاثة متغيرات الارتفاع
متوفر بمواصفات 6247 و6263 و6279 لاستيعاب ارتفاعات اللوحة المختلفة في 62 ملف تعريف من السلسلة.
تصميم فتحة مضادة
تقبل الفتحات المشقوقة المثقوبة براغي غطاء رأس المقبس M6 القياسية، مما يسمح بالتعديل دون التفكيك الكامل.
محور من النوع الثابت
توفر المفصلة القياسية ذات النوع الثابت فتحة لوحة موثوقة وقابلة للتكرار لأبواب الفحص وأغطية الوصول.
رمزان للتشطيب
XAKQ01 مؤكسدة شفافة وXAKQ03 مؤكسدة سوداء.
التطبيقات النموذجية
محاذاة اللوحة الدقيقة
تتطلب أبواب التغليف تعديلًا جانبيًا دقيقًا بعد التثبيت لتحقيق فجوات في الألواح المسطحة.
أغطية حماية الآلة
الوصول إلى اللوحات الموجودة على معدات التشغيل الآلي حيث يحتاج موضع اللوحة إلى إعادة محاذاة دورية.
أبواب خزانة التحكم
أبواب كهربائية على إطارات من الألومنيوم من سلسلة 62.
