Cerniere con fermo in alluminio
Cerniere con fermo A6063 nella configurazione elencata a 135° per i profili della serie 62. XAKQ01 è anodizzato trasparente e XAKQ03 è anodizzato nero; selezionare in base alla dimensione mostrata e alle dimensioni di montaggio.
Material
A6063 Aluminum Alloy
Detent Angle
135°
Hole Shape
Countersunk 90°
Profile Series
62
Part Number System
Code + Type + Detent + Specs + Angle — Example: XAKQ01-G-X-6263-135

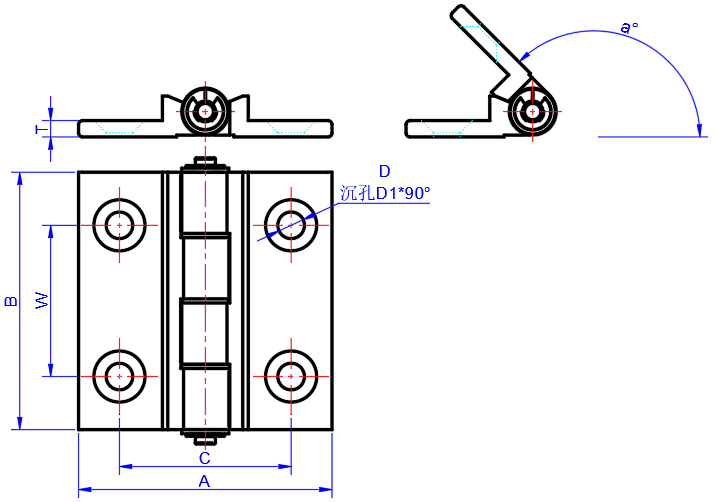

Dimensions & Series Compatibility
All dimensions in millimeters (mm).
| Code | Type | Detent | Specs | Angle | A | B | C | W | T | D | D1 | Holes |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| XAKQ01 / XAKQ03 | G | X | 6263 | 135° | 62 | 63 | 36 | 37 | 4 | 6.5 | 12.5 | 4 |
| 6263A | 62 | 63 | 42 | 37 | 4 | 6.5 | 12.5 | 4 |
Caratteristiche principali
Mantenimento con arresto a 135°
Il meccanismo di bloccaggio interno mantiene il pannello aperto a 135° senza supporto esterno, impedendo il movimento incontrollato del pannello.
A6063 Alluminio Anodizzato
XAKQ01 è anodizzato trasparente e XAKQ03 è anodizzato nero; entrambi usano A6063.
Fori svasati a filo
I fori svasati di tipo Z consentono alle viti M6 di rimanere a filo, mantenendo una superficie pulita del pannello.
Due varianti di specifiche
Disponibile in 6263 (C=36) e 6263A (C=42) per adattarsi a diverse configurazioni di montaggio a pannello sui profili della serie 62.
Meccanismo di arresto positivo
Il fermo fornisce un arresto tattile positivo all'angolo definito, garantendo un posizionamento coerente del pannello per la sicurezza dell'operatore.
Superficie anodizzata
La finitura anodizzata fornisce resistenza alla corrosione e un aspetto industriale coerente.
Applicazioni tipiche
Pannelli di accesso sopraelevati
Pannelli che devono rimanere aperti ad un angolo fisso durante la manutenzione senza richiedere che un operatore li tenga.
Porte di protezione della macchina
Coperture di sicurezza su apparecchiature di automazione in cui la chiusura incontrollata del pannello rappresenta un pericolo per l'operatore.
Coperture di ispezione
Porte di ispezione ad accesso frequente dove è richiesta una posizione aperta definita per un flusso di lavoro coerente.
