Aluminiumscharniere
Feste Scharniere A6063 für kompatible Türen und Paneele aus Aluminiumprofilen. XAKQ01 ist klar eloxiert und XAKQ03 ist schwarz eloxiert; Die aufgeführten Varianten decken die gezeigten Größen und Senklochkonfigurationen ab.
Material
A6063 Aluminum Alloy
Surface
Anodized
Hole Shape
Countersunk 90°
Size Range
48×47 to 62×79 mm
Part Number System
Code + Type + Hole Shape + Specs — Example: XAKQ01-G-Z-6247

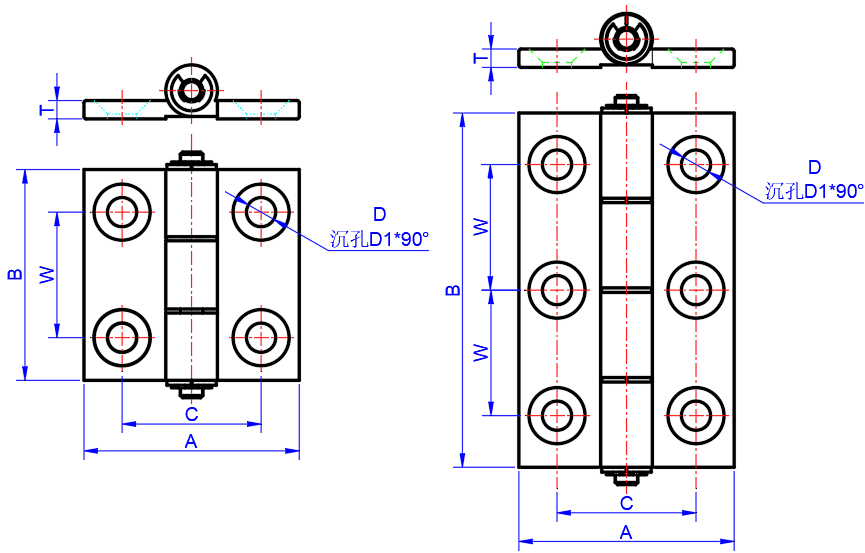

Dimensions & Series Compatibility
All dimensions in millimeters (mm).
| Code | Type | Hole Shape | Specs | A | B | C | W | T | D | D1 | Holes |
|---|---|---|---|---|---|---|---|---|---|---|---|
| XAKQ01 / XAKQ03 | G | Z | 4847 | 48 | 47 | 31 | 28 | 3.5 | 6.5 | 12.5 | 4 |
| 4847A | 48 | 47 | 31 | 30 | 3.5 | 6.5 | 12.5 | 4 | |||
| 4879 | 48 | 79 | 31 | 28 | 3.5 | 6.5 | 12.5 | 6 | |||
| 6247 | 62 | 47 | 36 | 28 | 3.5 | 6.5 | 12.5 | 4 | |||
| 6247A | 62 | 47 | 36 | 30 | 3.5 | 6.5 | 12.5 | 4 | |||
| 6263 | 62 | 63 | 36 | 37 | 3.5 | 6.5 | 12.5 | 4 | |||
| 6263A | 62 | 63 | 42 | 37 | 3.5 | 6.5 | 12.5 | 4 | |||
| 6279 | 62 | 79 | 36 | 28 | 3.5 | 6.5 | 12.5 | 6 | |||
| 6279A | 62 | 79 | 42 | 28 | 3.5 | 6.5 | 12.5 | 6 |
Hauptmerkmale
A6063 eloxiertes Aluminium
Die leichte Konstruktion aus eloxiertem Aluminium sorgt für ein ausgewogenes Verhältnis von Festigkeit und Gewicht für allgemeine industrielle Gehäuseanwendungen.
Großer Größenbereich
Neun Spezifikationsvarianten von 48×47 bis 62×79 mm decken die meisten Standardanforderungen an Profilsysteme der Serien 48 und 62 ab.
Versenkte Löcher spülen
Z-förmige Senklöcher ermöglichen den bündigen Sitz der M6-Schrauben und sorgen so für eine saubere Plattenoberfläche ohne hervorstehende Befestigungsköpfe.
Fester Drehpunkt
Das standardmäßige Festscharnier sorgt für eine zuverlässige, wiederholbare Öffnung der Paneele für Inspektionstüren und Zugangsabdeckungen.
Zwei Zielcodes
XAKQ01 ist klar eloxiert und XAKQ03 ist schwarz eloxiert.
Eloxierte Oberfläche
Die eloxierte Oberfläche sorgt für Korrosionsbeständigkeit und ein einheitliches industrielles Erscheinungsbild für Aluminiumprofilgehäuse.
Typische Anwendungen
Maschinenschutztüren
Revisionsklappen und Revisionsdeckel an Maschinengestellen aus Aluminiumprofilen.
Steuergehäuse
Elektrische Schaltschranktüren auf Standard-Profilsystemen der Serien 48 und 62.
Automatisierungsausrüstung
Allzweckscharniere für CNC-Maschinen, Roboterzellen und automatisierte Montagelinienabdeckungen.
