Türschieberblöcke
Türgleitblöcke für Aluminiumprofiltüren. Die oberen Blöcke XAMS53 bestehen aus hellgrauem PA; Die unteren Blöcke XAMS07 sind ADC12 mit einer hellgrau lackierten Oberfläche.
Material
PA / ADC12
Upper Blocks
XAMS53
Lower Blocks
XAMS07
Application
Sliding Doors
Part Number System
Code + Specs — Example: XAMS53-A

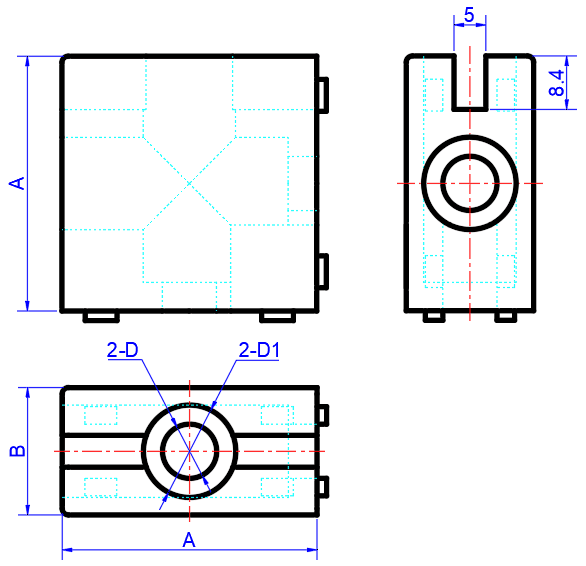

Upper Door Slider Blocks
All dimensions in millimeters (mm). Code: XAMS53
| Code | Specs | A (mm) | B (mm) | D (mm) | D1 (mm) | Compatible Profile |
|---|---|---|---|---|---|---|
| XAMS53 | A | 30 | 15 | 6.5 | 11 | 1530 |
| C | 40 | 20 | 8.5 | 14.5 | 2040 |
Lower Door Slider Blocks
All dimensions in millimeters (mm). Code: XAMS07
| Code | Specs | A (mm) | B (mm) | D (mm) | D1 (mm) | Compatible Profile |
|---|---|---|---|---|---|---|
| XAMS07 | B | 30 | 15 | 6.5 | 11 | 1530 |
| C | 40 | 20 | 8.5 | 14.5 | 2040 |
Hauptmerkmale
Ober- und Untermaterialien
Die oberen Blöcke XAMS53 bestehen aus hellgrauem PA; Die unteren Blöcke XAMS07 sind ADC12 mit hellgrauer Lackierung.
Dual-Block-System
Obere und untere Blöcke sorgen zusammen für eine stabile, geführte Türbewegung mit korrekter Ausrichtung.
Mehrere Größen
Erhältlich in mehreren Spezifikationen (A, B, C) für verschiedene Profilserien und Türgewichte.
Denkmalgeschützter Bau
Für die oberen und unteren Komponenten werden unterschiedliche aufgelistete Materialien verwendet. Wählen Sie sie daher nach Code und Installationsposition aus.
Einfache Installation
Einfaches Einsetzen in T-slot-Nuten ohne Spezialwerkzeug für schnelle Montage.
OEM & Sonderanfertigungen
Senden Sie nicht standardmäßige Größen- oder Konfigurationsanforderungen mit Zeichnungen und Mengen zur Quellenprüfung.
Typische Anwendungen
Maschinenschutztüren
Leichtgängiger Schiebetürbetrieb bei Maschinenschutzgehäusen mit Aluminiumrahmen für sicheren Zugang.
Schaltschrankplatten
Schiebe-Zugangsplatten an elektrischen Schaltschränken und Gerätegehäusen.
Arbeitsplatztüren
Modulare Arbeitsplatz-Schiebetüren für Montagelinien und Produktionsbereiche.
Vitrinen
Glatte Schiebetüren aus Glas oder Paneelen an Verkaufspräsentations- und Aufbewahrungskästen.
Server-Racks
Schiebetürsysteme an Rechenzentrums- und Serverraumgehäusen.
Laborausrüstung
Präzisions-Schiebetürmechanismen an Labor- und Prüfgerätegehäusen.
